excel怎么制作半圆气泡信息图表?

excel怎么制作半圆气泡信息图表?

气泡图是一种常用的图表类型，在目前一些信息可视化的图中，有一些新颖的暂时气泡图的做法，就是在横坐标上以半圆型气泡图展示，其效果类似不等宽柱形图，但是半圆形的展示方式配合合理的文字，能达到较好的演示效果。

1、如下图所示为原始数据，原始数据中的数据列是倍数跟随年份增长的。

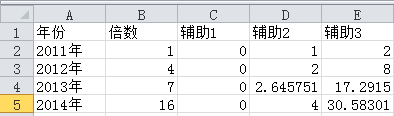

2、要制作完成合适的半圆气泡图，还需要增加辅助列，第一个辅助列是一组全0的数据，目的是让气泡图分布在X轴上；由于气泡的面积大小与数据“倍数”有关，因此需要得到不同气泡之间半径的比例，因此第2个辅助列采用的是公式D2=SQRT(B2)，并拖拽填充下来；第3组辅助列是为了确定圆心位置，如果第一个气泡圆与纵轴相切，则第一个圆心位置为E2=2*D2（这里乘以2的原因是为了后续气泡放大时半径增大使用，下同），后续圆心位置=前面若干个圆的直径和+本圆的半径，公式可为E3=2*(2*SUM($D$2:D2)+D3)，并拖拽填充；最终得到下图所示辅助列数据。

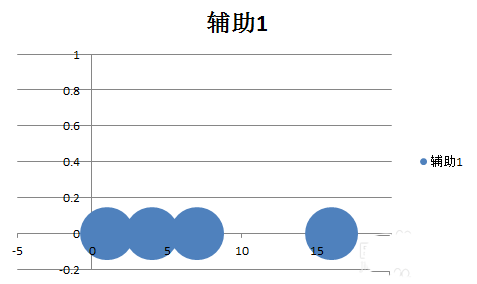

3、如下图1所示，选中这两列数据，插入-其他图表-气泡图，得到图2。

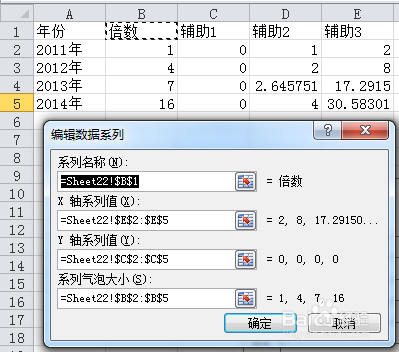

4、选中数据后，设计-选择数据，编辑数据，如下图1所示，X轴选中辅助列3，Y轴选中辅助列1，气泡大小选中数据列，得到下图2所示。

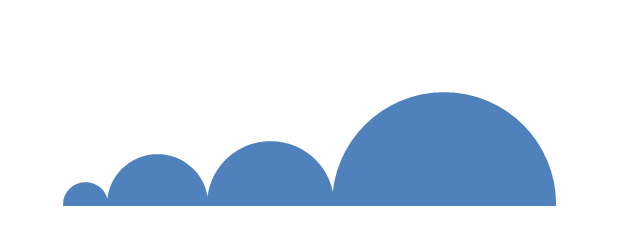

5、设置横坐标格式：最小值设为0，主要刻度单位设为1，主要刻度线类型设为“无”，坐标轴标签设为“无”，线条颜色设置为“无线条”；设置纵坐标格式：最小值设为0（这样就可以显示半圆了）。选中气泡，设置合理的气泡缩放程度，使之刚好相互相切。

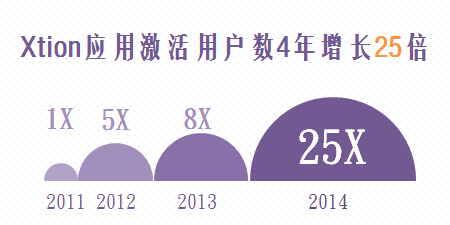

6、美化步骤：设置每个半圆的填充颜色，颜色依次加深，插入文本框，设置合适的标题，修改字体，图表区背景填充设置为图案填充，最终得到成图如下图所示。
