怎么用excel做甘特图?excel甘特图制作方法

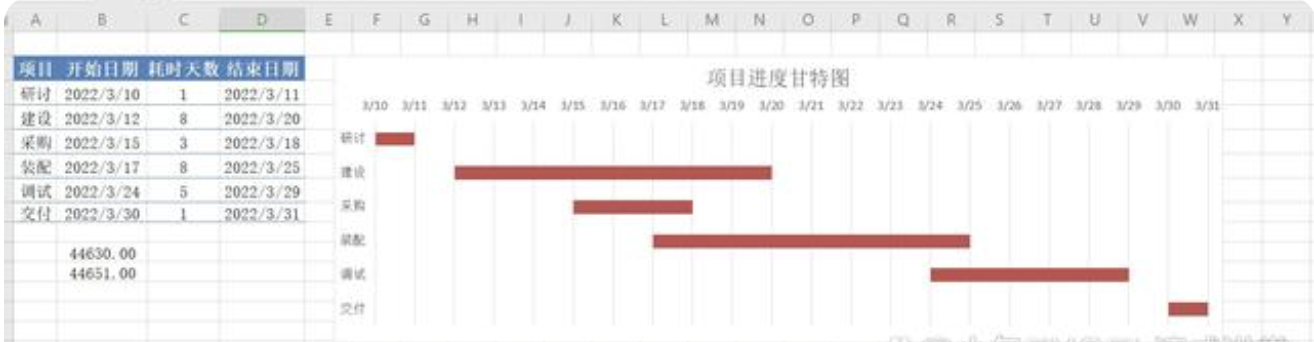

#excel技巧#怎么用Excel制作项目进度图也就是甘特图？小编为小伙伴们总结2种制作甘特图的常见方式：第一种方法是利用堆积条形图，第二种方法是利用条件格式。如图1图2所示，分别是用条件格式和堆积条形图制作而成的。

图1

图2

首先，来给小伙伴们介绍第一种方法。如图3所示，选择单元格区域A2:C8，点击菜单栏“插入”——条形图——堆积条形图。

图3

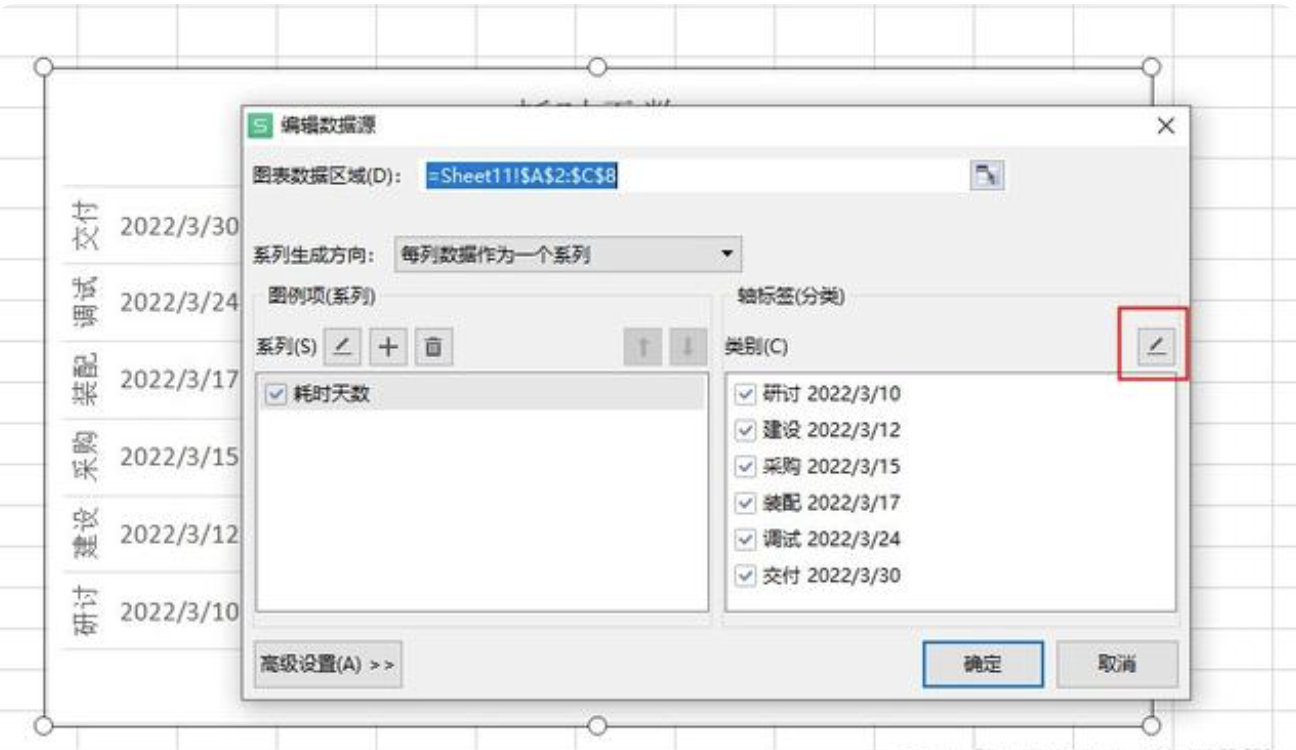

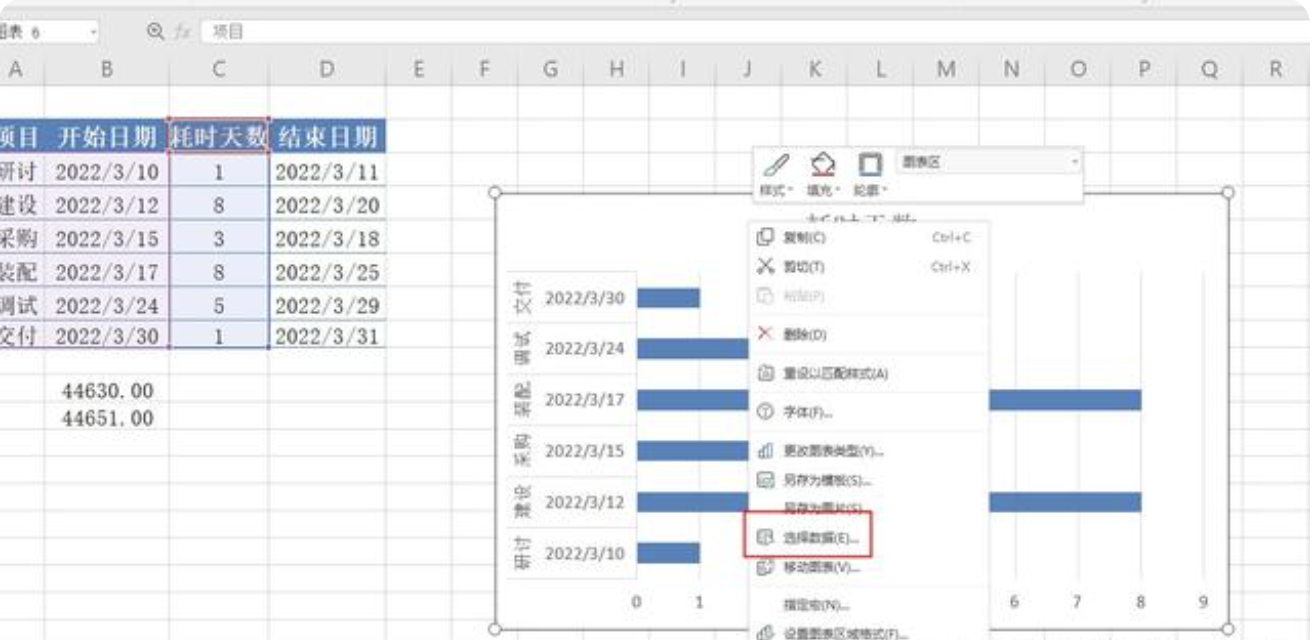

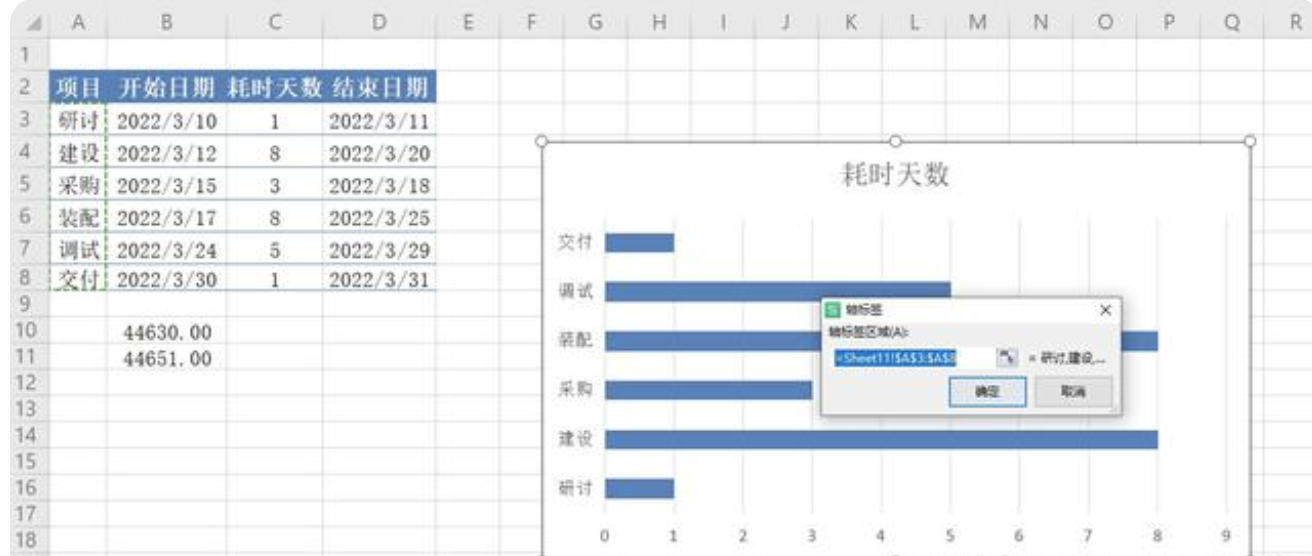

如图4图5图6所示，点击图表，右键单击“选择数据”，点击轴标签分类编辑标志，轴标签区域选择项目所在的单元格区域即A3:A8。

图4

图5

图6

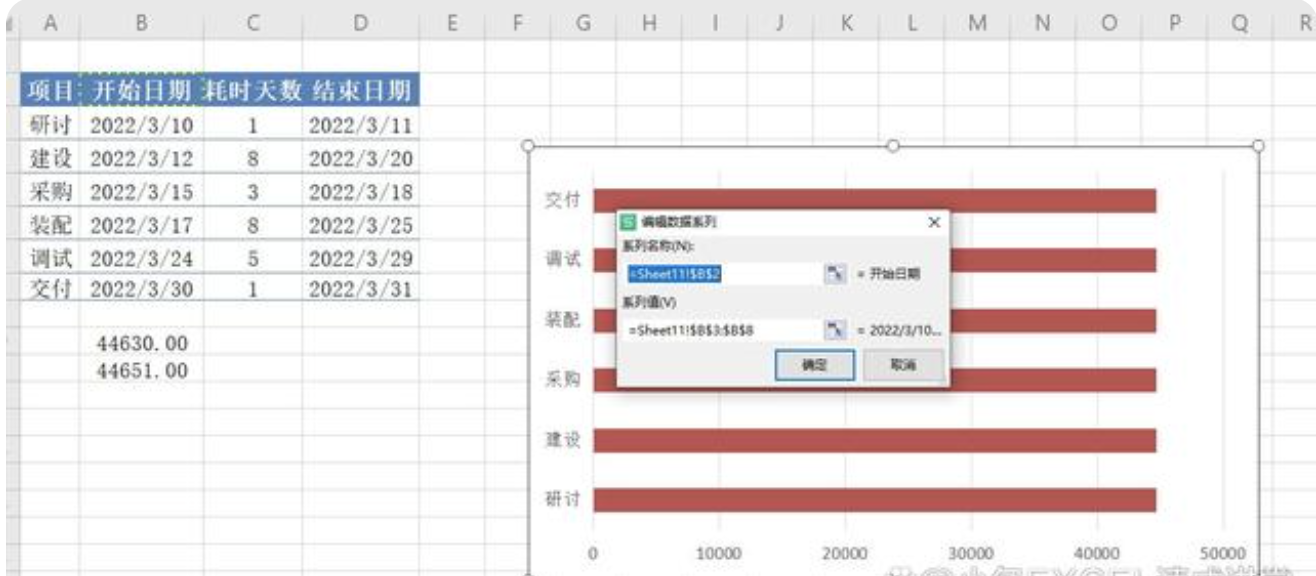

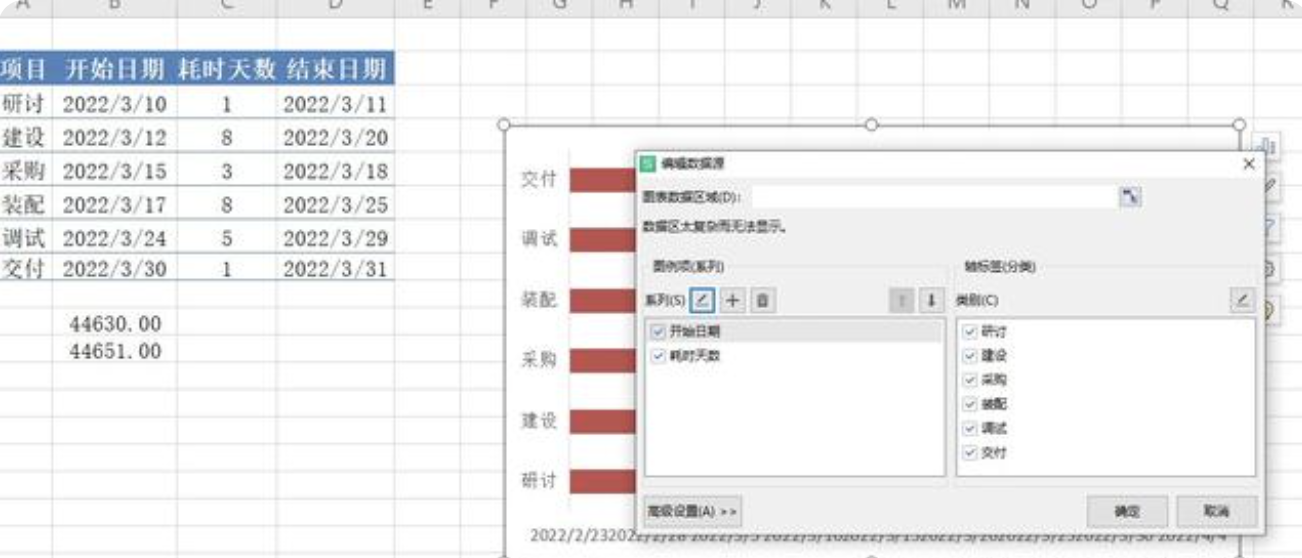

如图7图8所示，点击图例项（系列）下方的“+”号，系列名称选择“开始日期”所在的单元格即B2，系列值选择开始日期所在的单元格区域即B3:B8,点击确定，然后点击↑，将开始日期调整到耗时天数的上方。

图7

图8

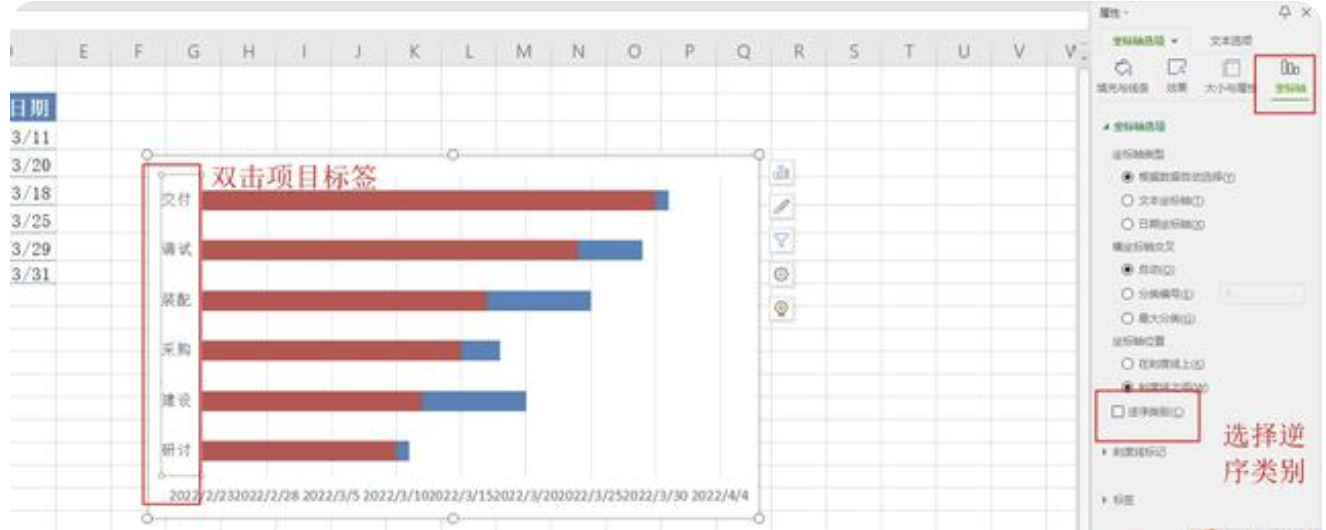

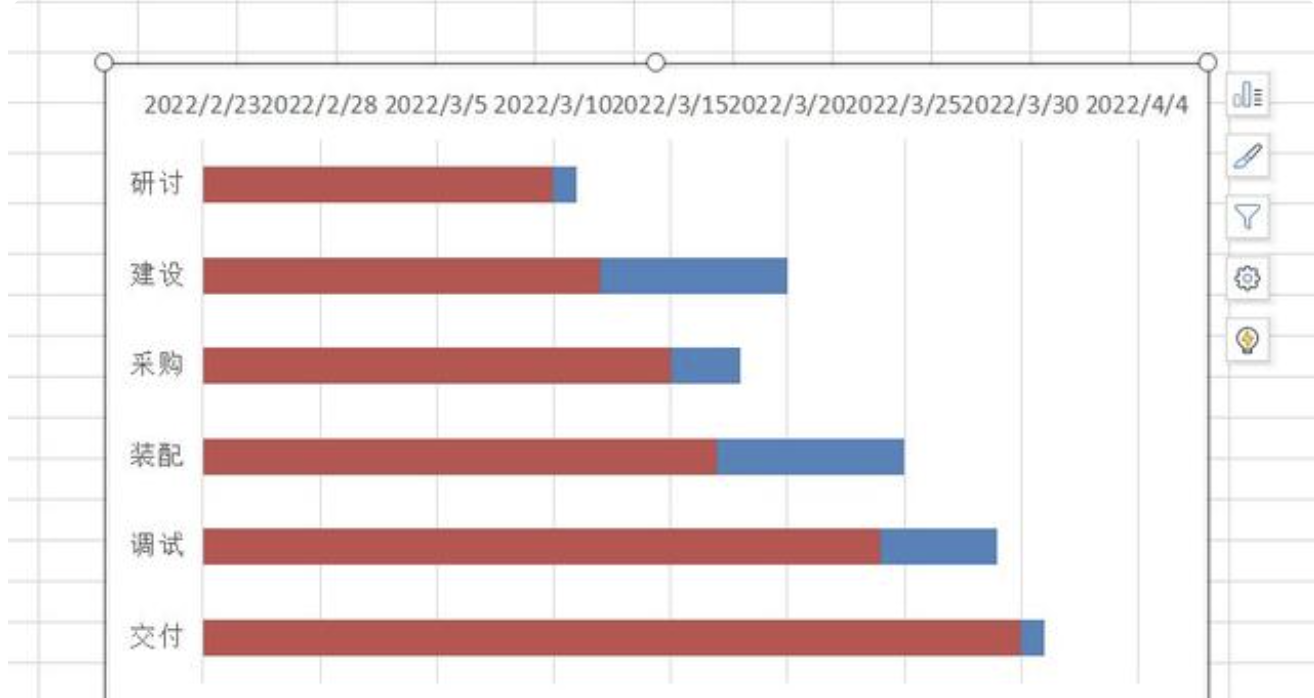

如图9所示，双击图表上方的项目标签，右侧会打开属性窗口，选择“坐标轴”，选中“逆序类别”，结果如图10所示。

图9

图10

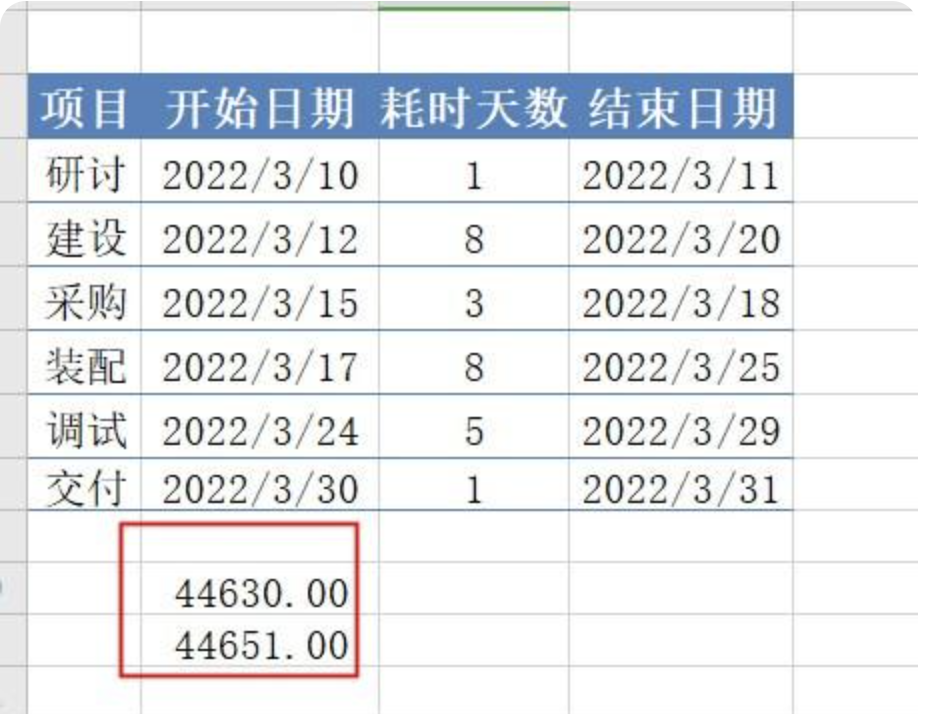

如图11所示，在数据样本下方选择一个空白的单元格区域，分别将最小的日期和最大的日期粘贴上去，然后将格式转化为数值。

图11

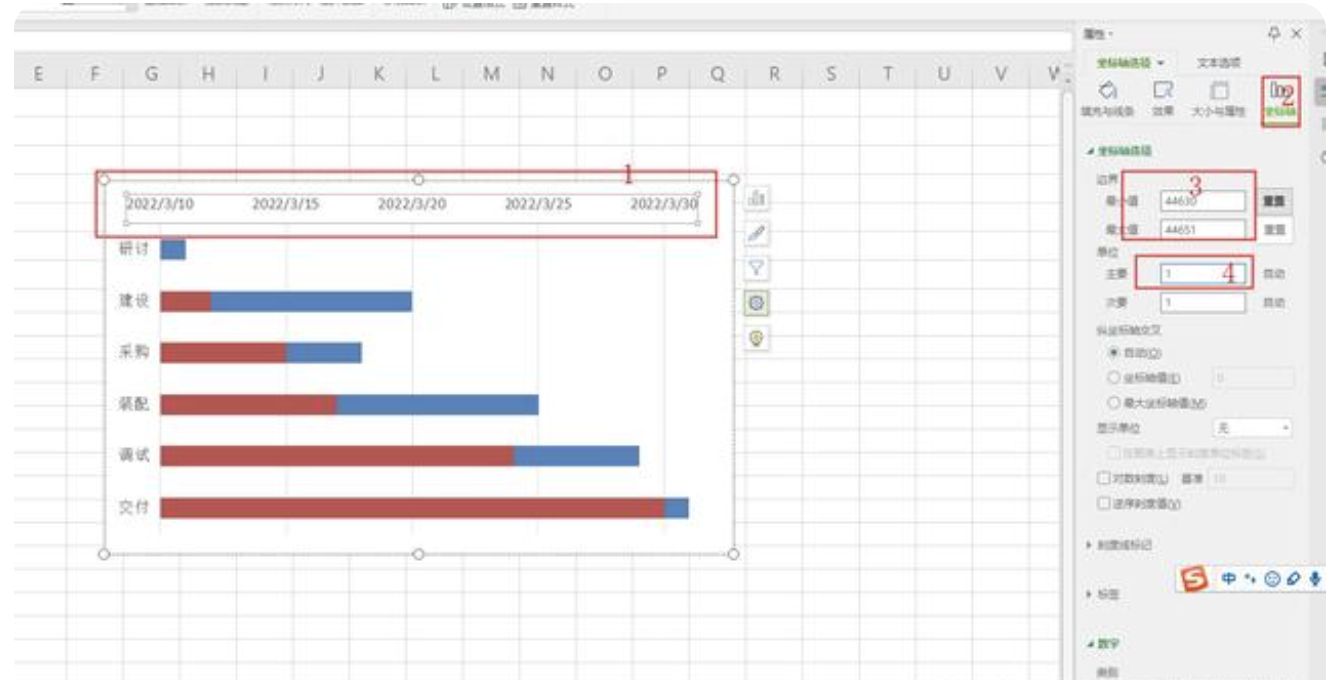

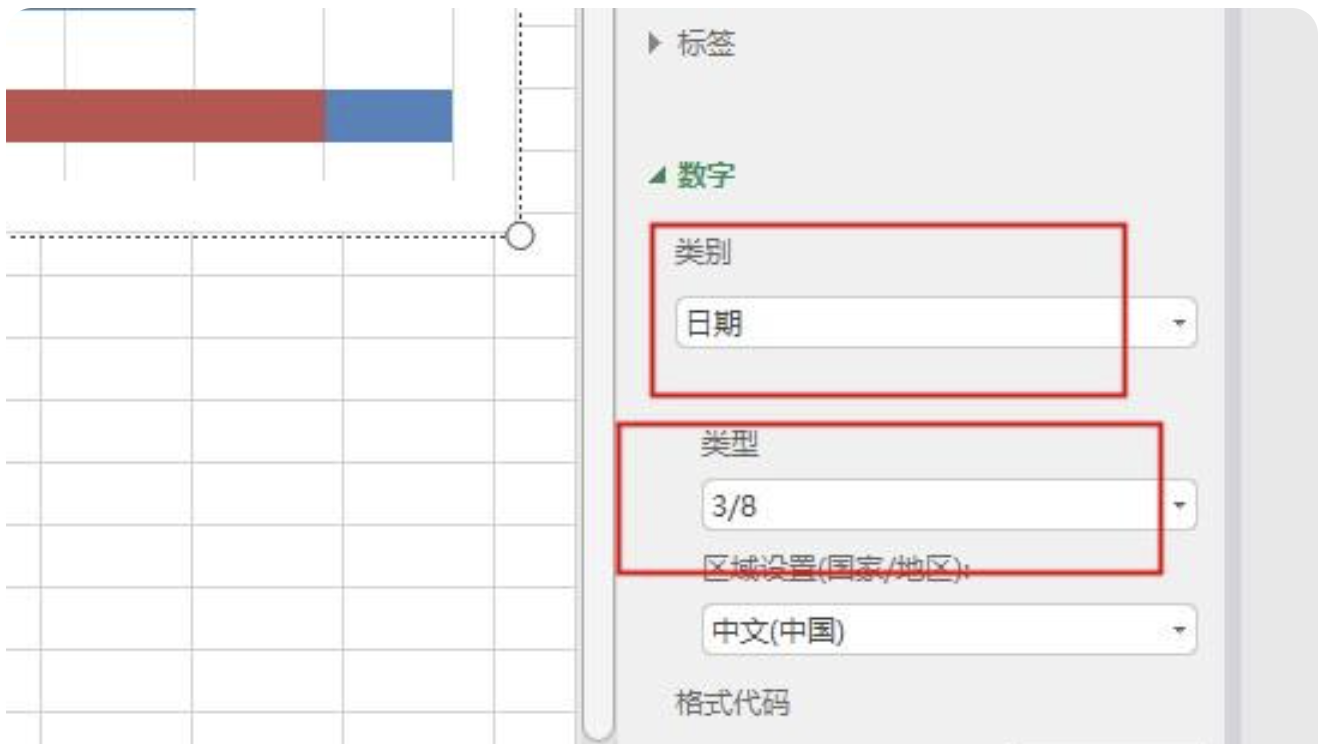

如图12图13图14所示，双击图标上方的日期标签，属性窗口选择坐标抽，“最小值”输入本案例最小的日期2022/3/10转化成的的数值44630，“最大值”输入最大日期2022/3/31的数值44651，“主要”输入1，数字栏“类别”选择日期，类型选择3/8，点击图表——图表元素——图表标题，按需要输入标题内容，在将图表调整到适合大小即可。

图12

图13

图14

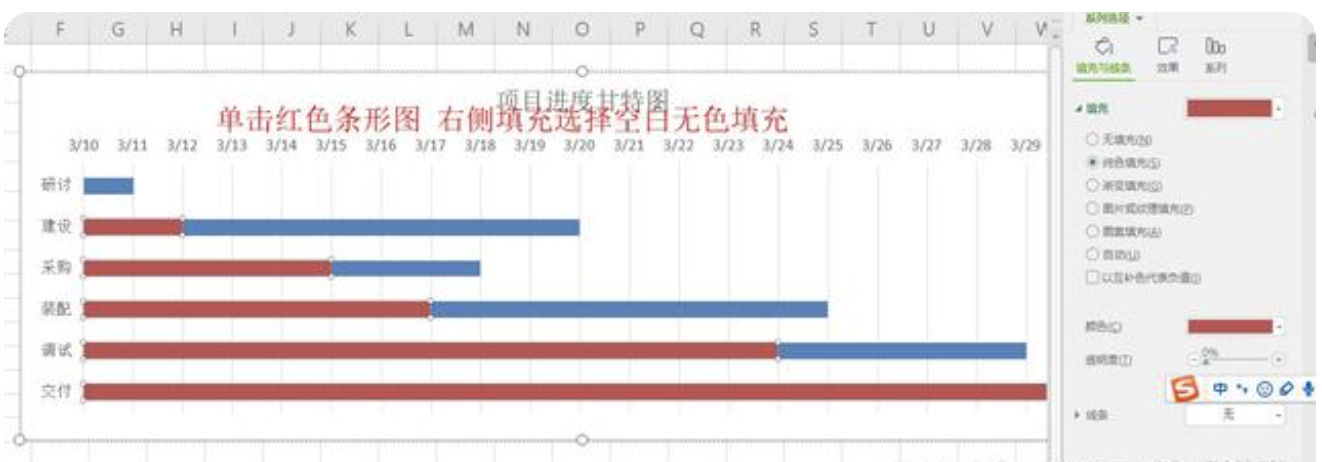

如图15，点击红色的条形图（本案例是红色，大家以实际为准），在右侧的填充里选择“无填充”，最终结果如图16所示。

图15

图16

接下来，小包给小伙伴们介绍第二种方法。

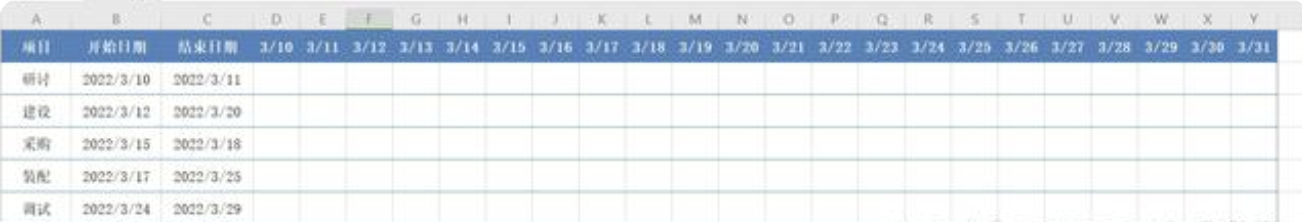

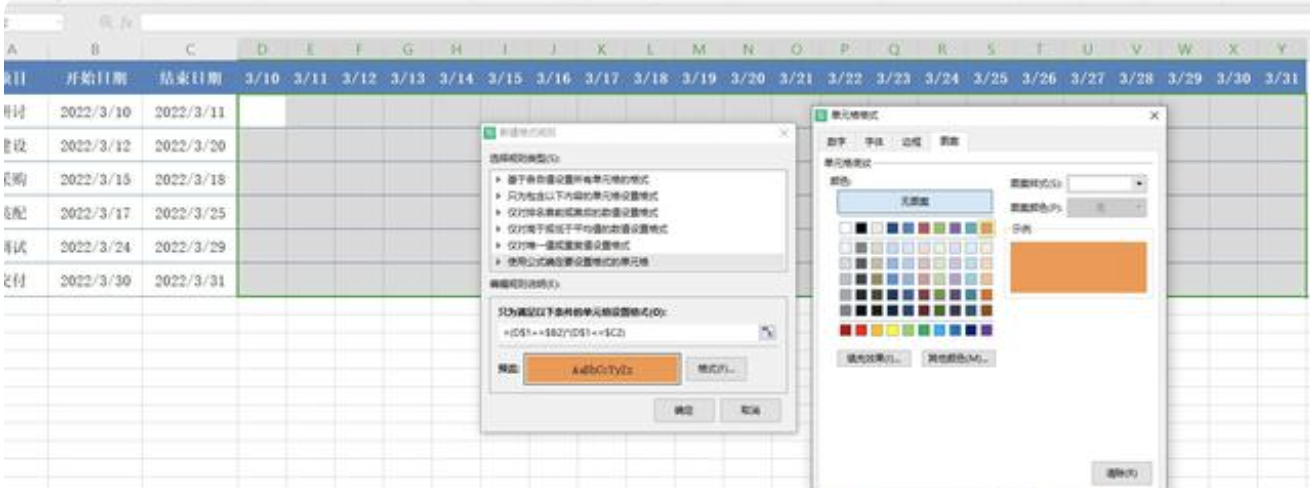

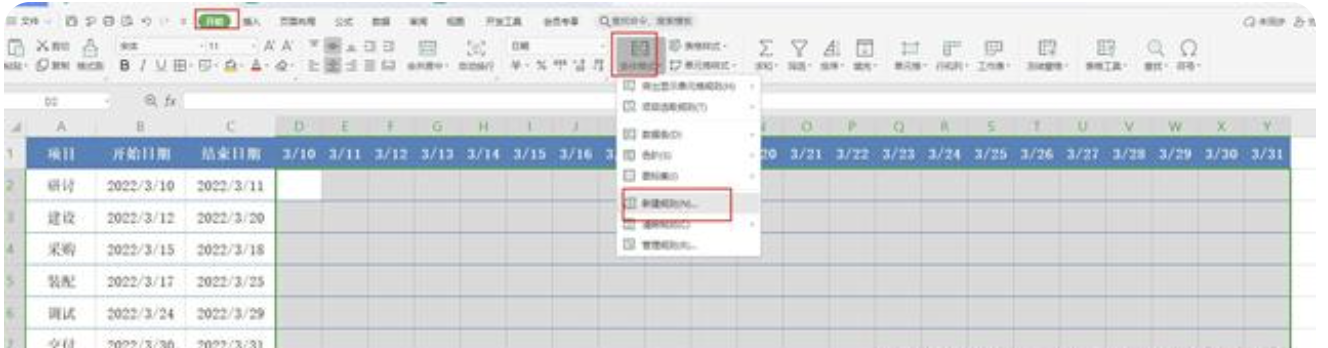

首先做一个如图17所示的数据进度框架表，选择D2:Y7单元格区域，点击开始——条件格式——新建规则，选择使用公式确定要设置的单元格格式，如图18图19所示，在下方输入公式：=(D$1>=$B2)*(D$1<=$C2)，格式——图案，选择一个合适的填充色，点击确定。

图17

图18

图19

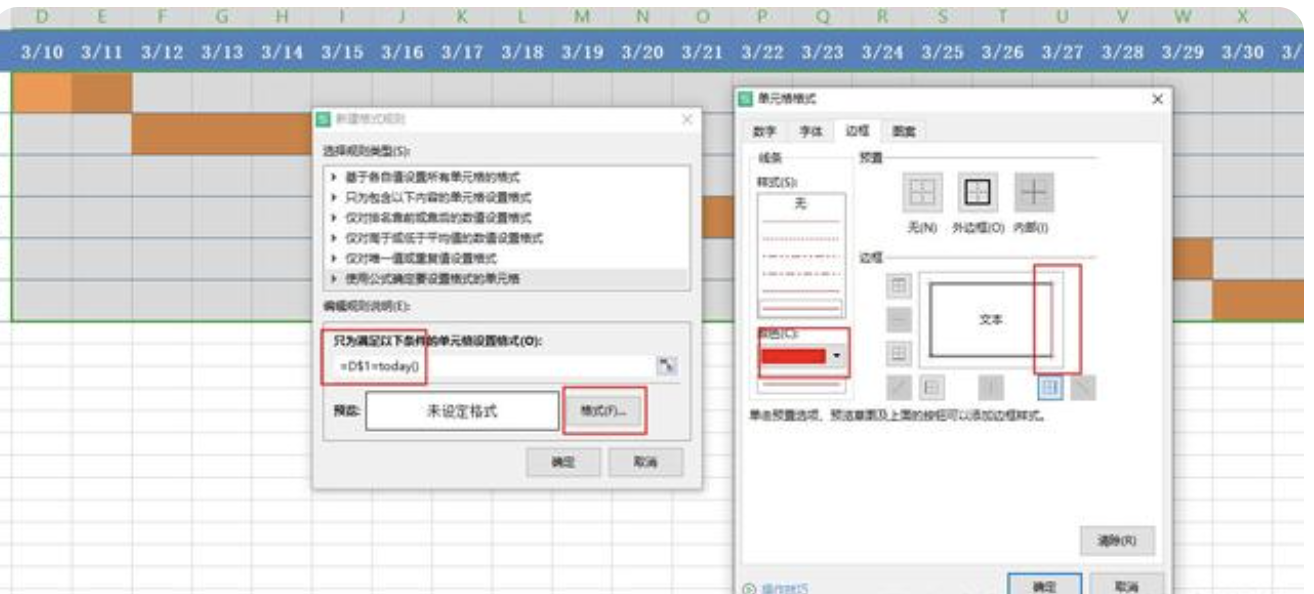

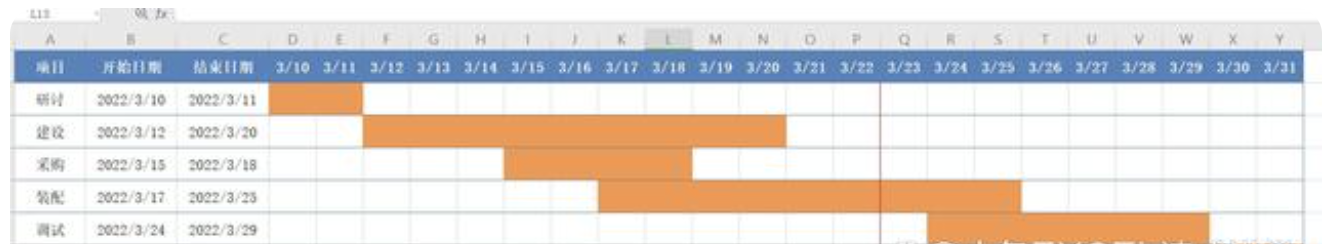

再次选择D2:Y7单元格区域，条件格式新建规则，选择使用公式确定要设置的单元格格式，输入公式：=D$1=today()，格式——边框，颜色选择红色，点击添加右边框，最后确定，最终结果如图21所示。

图20

图21

以上，就是小编为小伙伴们总结的关于制作甘特图的2中方式，关注小编，后面会持续为大家分享excel职场实用技巧和知识。
