wps文字画流程图的方法：

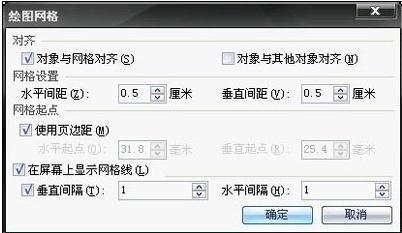

在作图前，首先要设置一下，打开绘图网格(绘图工具栏―绘图―绘图网格)，选中“对象与网格对齐”，选中“在屏幕上显示网格线”，并且将“垂直间隔”选上以显示垂直网格线，个人建议，A4纸使用0.5CM的水平间距和0.5CM的垂直间距比较合适。

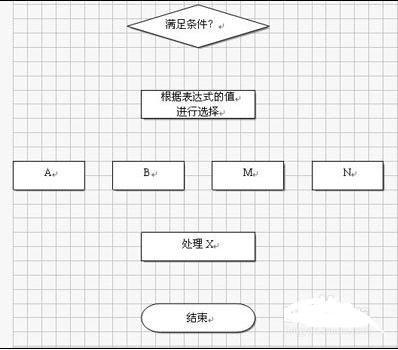

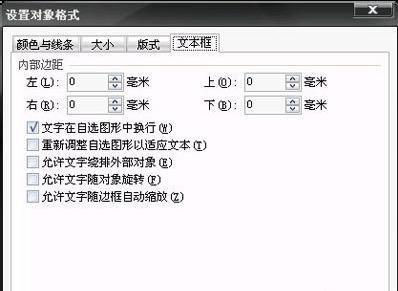

第一步画出图形框，并且同时添加需要的文字，使用了网格，要画出等大小的框就容易多了(当然也可以直接复制出等大小的方框)，只要掌握各方框中间的距离，和长宽，图形就能画得比较美观大方。

在画好框型，添加好文字之后，可调整一下各图形之间的距离，改善整体效果。有这样几个原则一定要注意：　　1.一条主线下来的过程一定放在同一中线上;　　2.同一层次的图形放在同一水平线上，使用相同的大小，两格之间距离相同;　　3.文字使用居中方式对齐;　　4.同一主线上的图形框内文字有多有少，若不能使用相同的大小，优先更改宽度。

调整好后就可以连线了，在连接各图形框的过程中，选图形里提供的“连接符”就能满足一般的要求，如果不能满足你的要求，可以考虑普通的箭头。

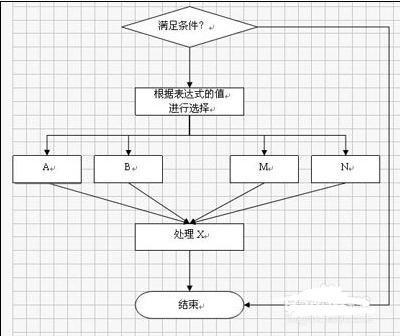

连接符的使用很方便，这里不多说，只要注意不同情况下的使用对应类型的连接符就是了。连接完了之后，使用绘图工具栏上的“选择对象”工具选中整个图表，看看是否有没有连接好的连接符。连接好了的连接符两个端点应该都是红色，若是绿色，重连。肘形连接符的边可能会经过其它图形的区域，这时候可以拖动它的黄色控制点，使它不与其它图形重合。下面是连线后的效果：

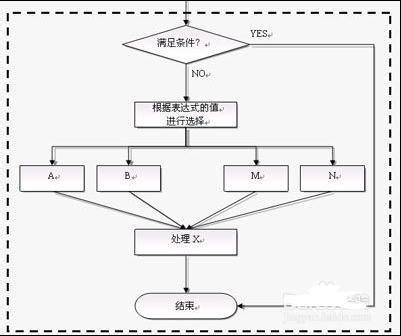

最后一步就是美化工作了，用“选择工具”全选整个图表，右键组合，加上统一的修饰，取消网格的显示，就可以放到文档中使用了。
