统计软件Minitab如何制作产品缺陷分析图Pareto图？Excel如何制作柏拉图图？Pareto图是排列图，可以识别产品缺陷、客户投诉的最常见原因。Excel使用图形工具比如柱状图，可以一步一步制作，而专业的统计软件Minitab因为内置Pareto图，制作更快更简单。下面来看看Excel和Minitab制作Pareto图的图文教程。

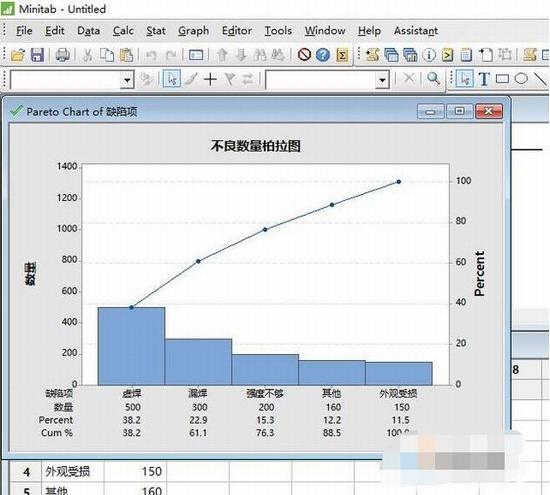

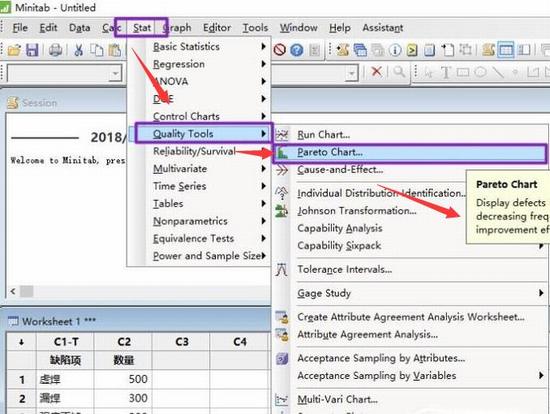

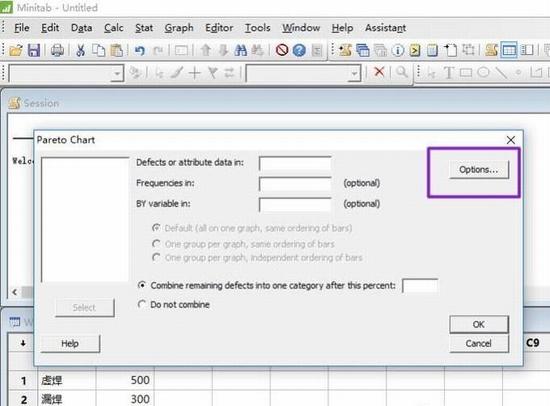

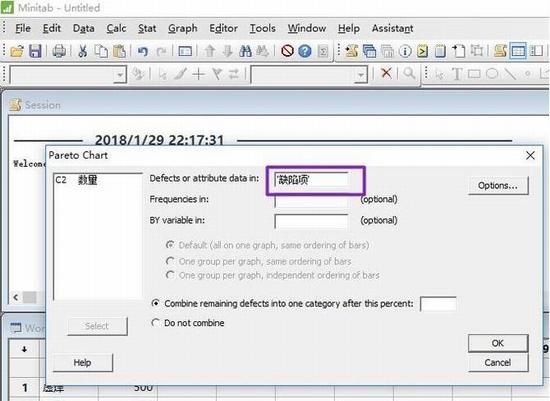

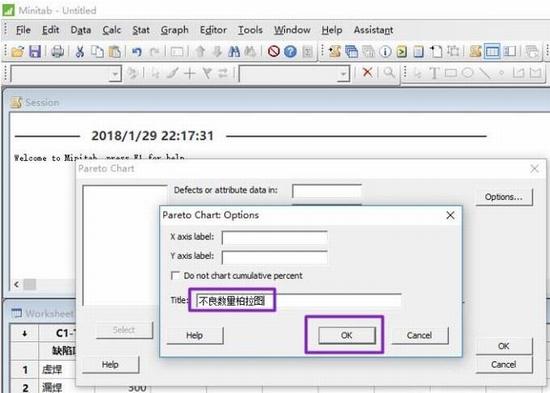

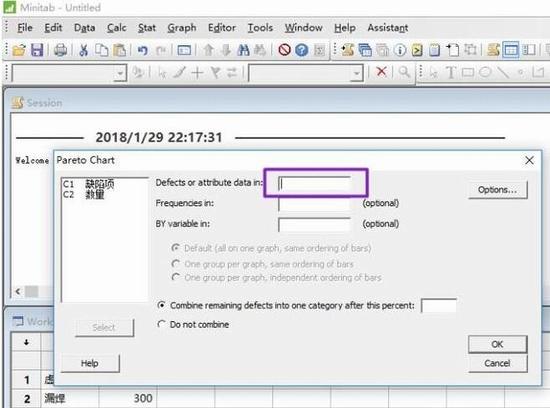

Minitab如何制作Pareto图

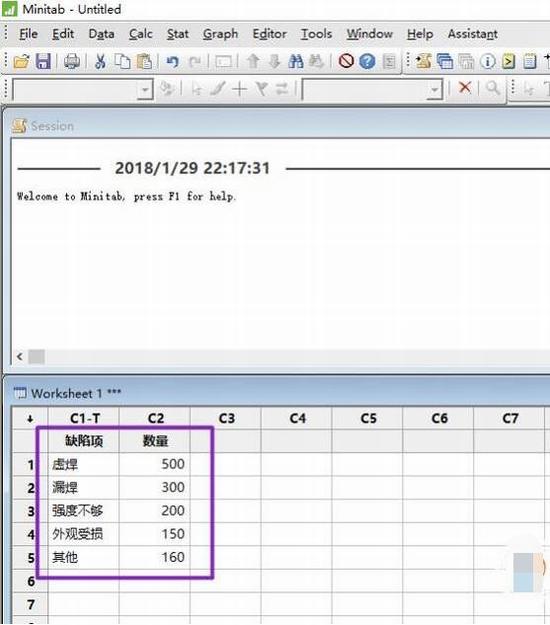

1、首先，我们需要一组不良数据作为制作的样本，如图所示；

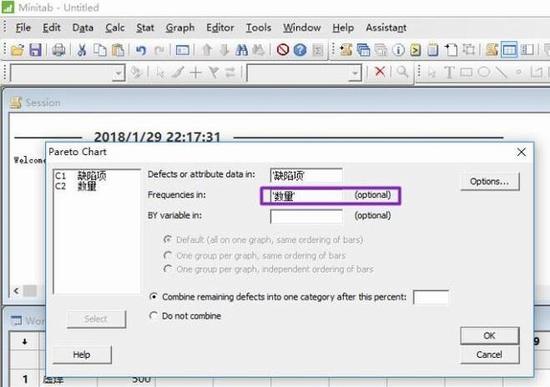

8、在缺陷项下面的是那个单元格是输入频数列，同样的方法，我们将数量输入进去；

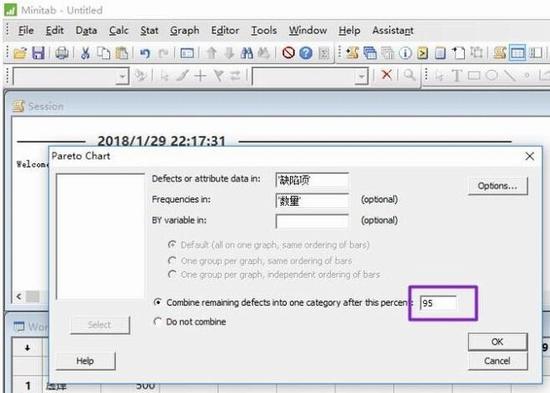

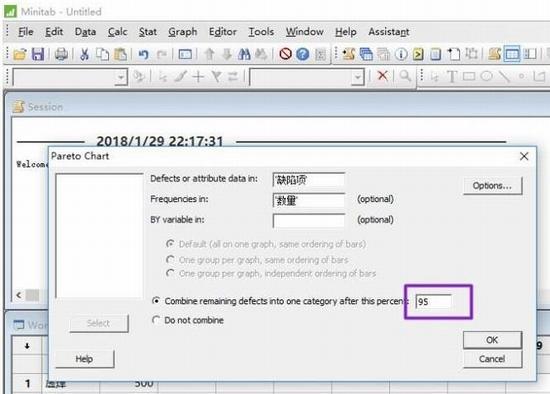

9、如图示的那个单元格是其他项所占的比例，此处我们输入95；

Excel如何制作柏拉图图

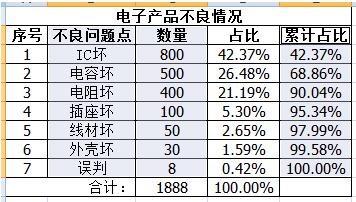

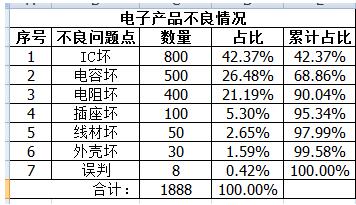

1、按降序整理好占比及累计占比

2、选择需要显示的三列数据

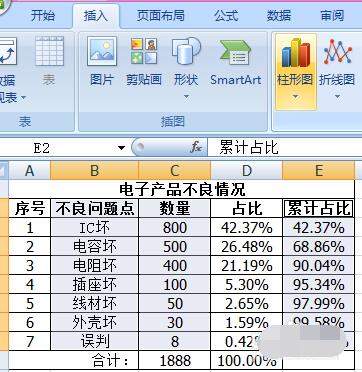

3、插入——柱状图

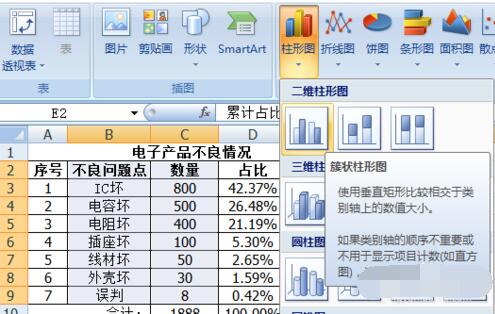

4、选择簇状柱状图

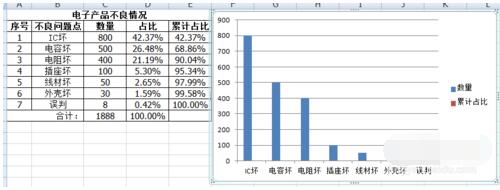

5、如图

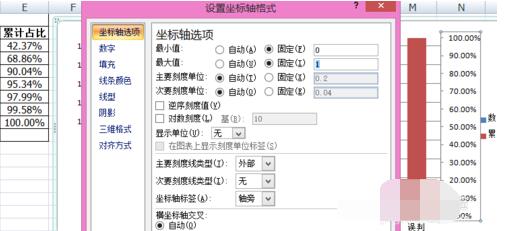

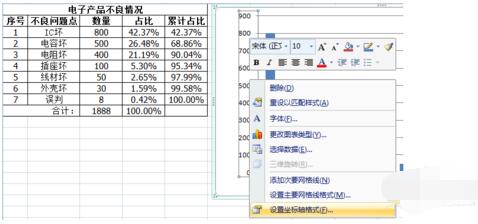

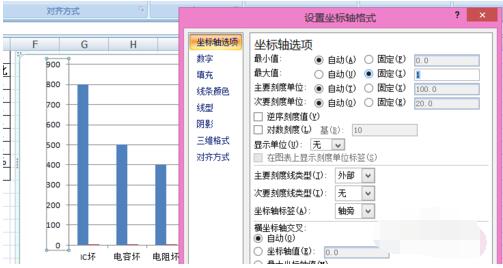

7、修改最大值为1，目的是由于两列数据差值太多，占比的柱状图看不到，因此先缩小数值，若数据相差不大，可省略此步骤。

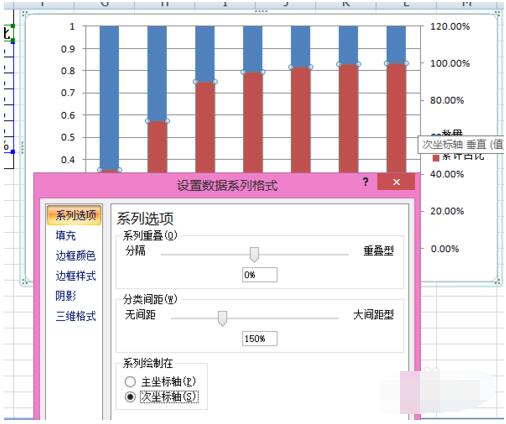

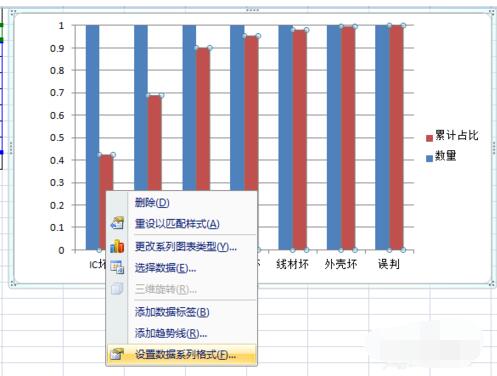

9、更改为次坐标轴

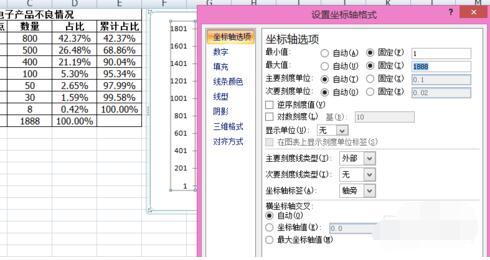

10、把左列坐标轴修改回最小值为1，最大值为1888（数据总数）

11、把右列坐标轴修改最小值为0，最大值为1（即100%）

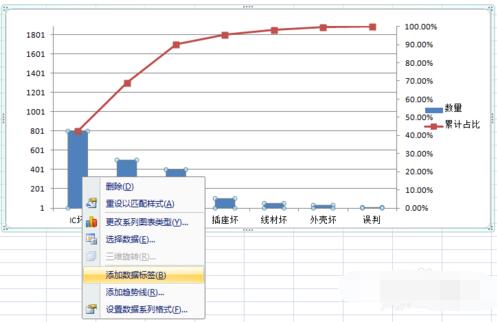

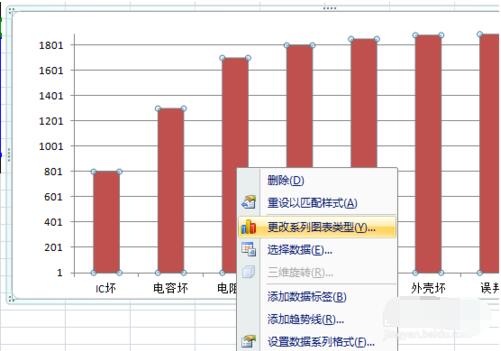

13、更改为带数据标记的拆线图

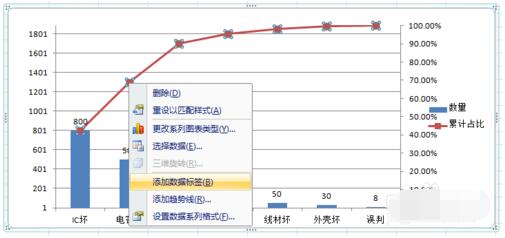

16、调整一下数据位置，完成图如图

Pareto图是什么？

Pareto图又称排列图，有时被称为柏拉图图，是一种按事件发生的频率排序而成，显示由于各种原因引起的缺陷数量或不一致的排列顺序，是找出影响项目产品或服务质量的主要因素的方法。

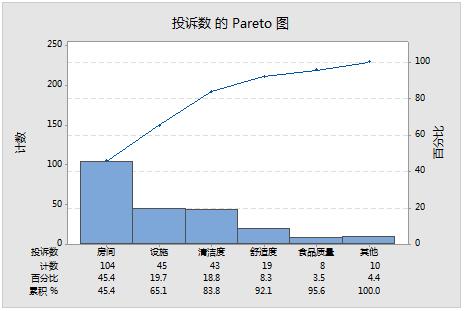

Pareto 图是特殊类型的条形图，图中标绘的值按从大到小的顺序排列。使用 Pareto 图可以识别最常出现的缺陷、缺陷的最常见原因或客户投诉的最常见原因。

柏拉图定义：根据所搜集之数据，按不良原因、不良状况、不良发生位置等不同区分标准，以寻求占最大比率之原因、状况或位置的一种图形。1897年，意大利学者柏拉撬分析社会经济结构，发现绝大多数财富掌握在极少数人手里，称为“柏拉法则”。美国质量专家朱兰博士将其应用到品管上，创出了“Vital Few， Trivial Many”（重要的少数，琐细的多数）的名词，称为“柏拉图原理”。

来自于Pareto定律，该定律是指绝大多数的问题或缺陷产生于相对有限的起因。就是常说的二八定律，即20%的原因造成80%的问题。

只有找到影响项目质量的主要因素，才能有的放矢，取得良好的经济效益。pareto图中根据柱图顶端生成的曲线为Pareto曲线，说明了项目实施失败的各种原因。其中，各影响因素的排列顺序用于指导纠正措施，即项目组应该首先解决引起更多缺陷的问题。

加权Pareto图是什么？

加权 Pareto 图不仅考虑出现频率，还考虑重要性。加权 Pareto 图可以绘制缺陷的严重性、成本或任何要跟踪的内容。例如，假设您想要跟踪 5 种涂层缺陷：橘皮、污点、刮痕、污垢和气泡。

您收集了有关缺陷出现频率和返工成本的数据。加权 Pareto 图包含成本和频率数据，您可能会根据这些数据来改变项目改进的优先级。例如，尽管出现橘皮的频率可能更高，但其修复成本却比污垢修复成本低，而污垢问题又很少出现。同时考虑成本和频率可以更好地理解不良质量成本 （COPQ）。

使用 Pareto 图的注意事项

Pareto 图易于理解和使用，但是，需要考虑以下事项：

1、在较短时间内收集的数据（特别是从不稳定过程收集的数据）可能导致错误的结论。由于数据不可靠，因此获得的缺陷和原因分布图有可能不正确。当过程不受控制时，原因可能不稳定，少数几个至关重要的问题可能会在每个星期都改动。时间太短可能代表不了整个过程。

2、在长时间段内收集的数据可能包括改动。请检查数据以确定问题分布中随时间出现的分层或变化。

3、慎重选择类别。如果最初的 Pareto 分析没有获得有用的结果，则您可能需要确保类别是有意义的，而且“其他”类别没有过于庞大。

4、慎重选择加权标准。例如，对于确定优先顺序而言，成本可能比出现次数更有用，尤其是当各种缺陷的成本各不相同时。

5、将重点放在频率最高的问题上应当会减少需要返工的项目总数。将重点放在成本最高的问题上应当会提高改进计划的财政收益。

6、Pareto 分析的目标是从质量改进中获得最大程度的收益，但这并不意味着在解决较大问题之前可以忽略容易解决的小问题。

Minitab软件是干吗的

Minitab软件是现代质量管理统计的领先者，全球六西格玛实施的共同语言，以无可比拟的强大功能和简易的可视化操作深受广大质量学者和统计专家的青睐。Minitab 1972年成立于美国的宾夕法尼亚州州立大学（Pennsylvania State University），已经在全球100多个国家，4800多所高校被广泛使用。

Minitab软件是为质量改善、教育和研究应用领域提供统计软件和服务的先导。是全球领先的质量管理和六西格玛实施软件工具，更是持续质量改进的良好工具软件。

2019年6月5日，Minitab 19全球同步发布！集多种新功能于一体的Minitab19是一款更强大的统计工具。

Minitab当前最新版本为R19，Minitab通过提供一套全面一流的数据分析、预测分析和过程改进工具，帮助公司和机构找出趋势、解决问题和从数据中发掘宝贵见解。

以上就是Minitab和Excel制作柏拉图图的图文教程。两者一比较，当然是Minitab更简单，毕竟Minitab是专业的统计软件，为产品缺陷找原因是其关注的一个亮点。Excel使用圆柱体等万能图形来制作，比较没有头绪。这是专业和非专业的差别。Minitab制作Pareto图只要一分钟。关注教程之家，解锁更多软件教程。
