制作excel表格的朋友，需要了解各个公式函数，最重要的还是需要会创建数据图形。例如旭日图、树状图、漏斗图、排列图等等，这些是excel常规的基础，下面以excel2016为例。小编在这里教大家excel2016怎么创建各类图形。

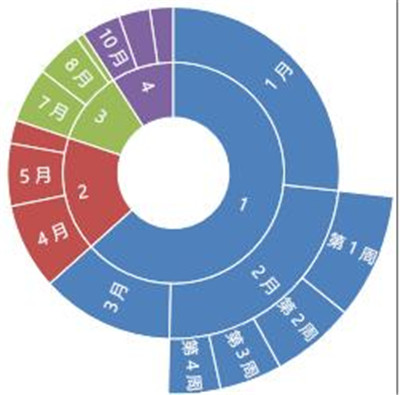

创建旭日图：

1、选择数据。

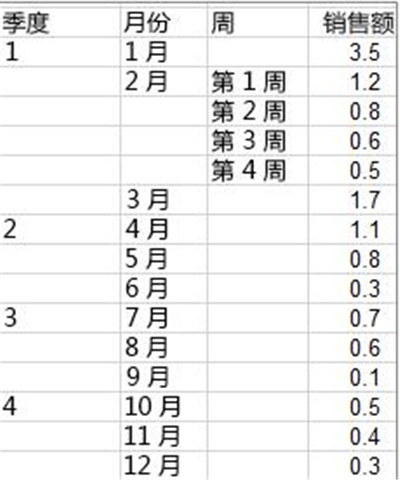

2、用于创建示例图表的数据。 请注意空白单元格。

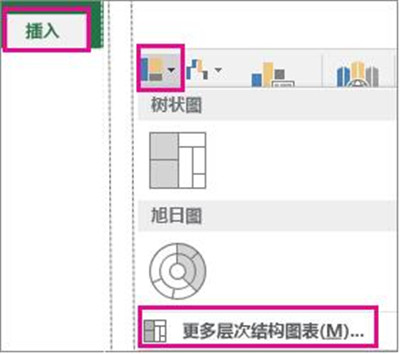

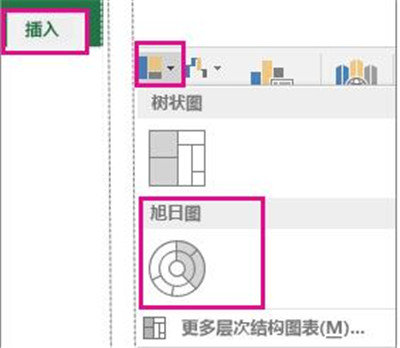

单击“插入”》“插入层次结构图表”》“旭日图”。

也可以使用“推荐的图表”中的“所有图表”选项卡创建旭日图，但是只有当分层结构中存在空白单元格时才推荐使用旭日图。 （单击““插入”》“推荐的图表”》“所有图表”选项卡）

提示：可使用“设计”和“格式”选项卡自定义图表的外观。 如果你没有看到这些选项卡，请单击旭日图中的任意位置以向功能区添加“图表工具”。

创建树状图：

1、选择数据。

用于创建以上示例图表的数据

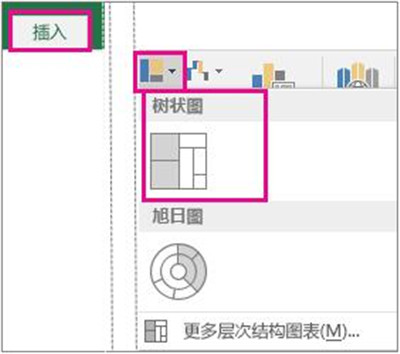

2、单击“插入”》“插入层次结构图表”》“树状图”。

也可以使用“推荐的图表”创建树状图，但是只有当分层结构中存在空（空白）单元格时才推荐使用树状图（单击“插入”》“推荐的图表”》“所有图表”选项卡）。

提示：可使用“设计”和“格式”选项卡自定义图表的外观。 如果未看到这些选项卡，请在树状图中的任意位置单击以将“图表工具”添加到功能区。

更改标签显示

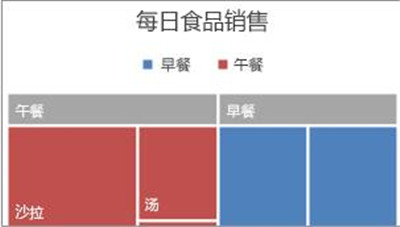

Excel 会自动对每个顶级或父类别使用不同颜色。 但是，也可以使用数据标签的布局来区分各个类别。

1、右键单击图表上的一个矩形 》“设置数据系列格式”。

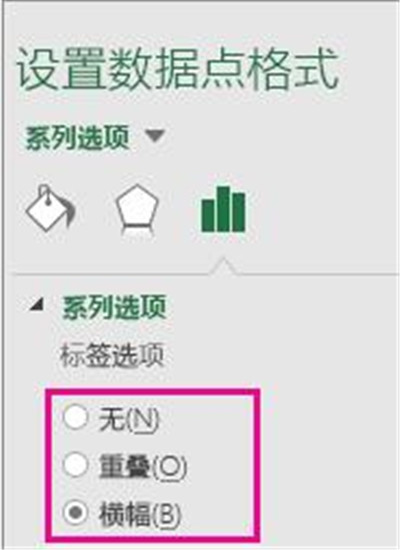

2、在“系列选项”》“标签选项”下，选取所需的显示选项。

插入漏斗图：

1、设置类似于上例的数据。将一列用于流程中的阶段，一列用于值。

2、选择数据。

3、单击“插入”》“插入瀑布或股价图”》“漏斗图”。

提示

在 Excel 2016 中，使用“设计”和“格式”选项卡来自定义图表的外观。如果看不到这些选项卡，请单击漏斗图的任意位置，然后“图表工具”将显示在程序顶部。

创建排列图：

1、选择数据。 通常，你会选择包含文本（类别）的一列以及由数字组成的一列。 排列图随后会对相同类别进行分组并对相应的数字求和。

用于创建以上示例图表的数据

如果选择两列数字，而不是一列数字和一列相应的文本类别，则 Excel 将把数据绘制为箱，就像直方图。你随后可以调整这些箱。

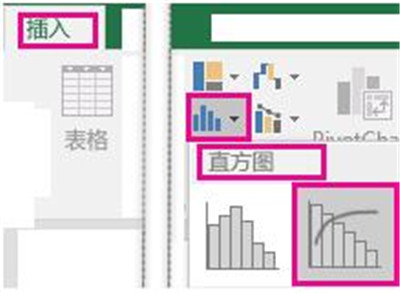

2、单击“插入”》“插入统计图表”，然后在“直方图”下，选择“排列图”。

还可以使用“推荐的图表”中的“所有图表”选项卡创建排列图（单击“插入”》“推荐的图表”》“所有图表”选项卡）。

提示

可使用“设计”和“格式”选项卡自定义图表的外观。 如果未看到这些选项卡，请在排列图中的任意位置单击以将“图表工具”添加到功能区。

创建瀑布图：

1、选择数据。

2、用于创建以上示例瀑布图的数据

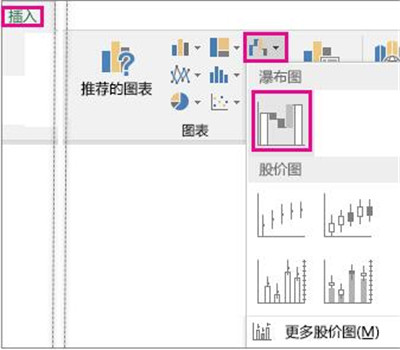

单击“插入”》“插入瀑布或股价图”》“瀑布图”。

也可以使用“建议的图表”中的“所有图表”创建瀑布图。

提示

使用“设计”和“格式”选项卡自定义图表的外观。 如果没有看到这些选项卡，在瀑布图中的任意位置单击，将“图表工具”添加到功能区。

创建盒须图：

1、选择数据 – 单个数据系列或多个数据系列。

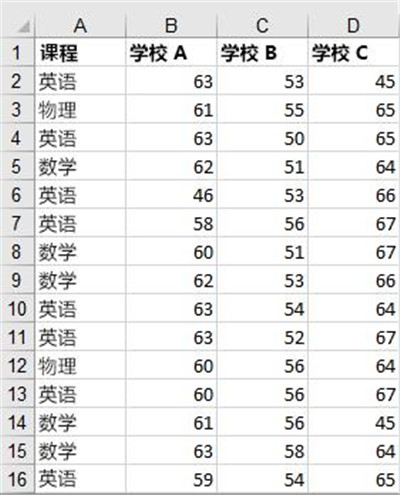

（下图中显示的数据是用于创建上面所示的示例图表的数据的一部分。）

2、在 Excel 中，单击“插入”》“插入统计图表”》“箱形图”，如下图所示。

重要：在 Word、Outlook、PowerPoint 中，此步骤的工作方式略有不同

在“插入”选项卡上的“插图”组中，单击“图表”。

在“插入图表”对话框中的“所有图表”选项卡上，单击“箱形图”。

提示

可使用“设计”和“格式”选项卡自定义图表的外观。

关于excel2016创建各类图形的教程就分享到这了，大家学的怎么样？如果还有其他的excel疑问，可以到教程之家找到答案。
