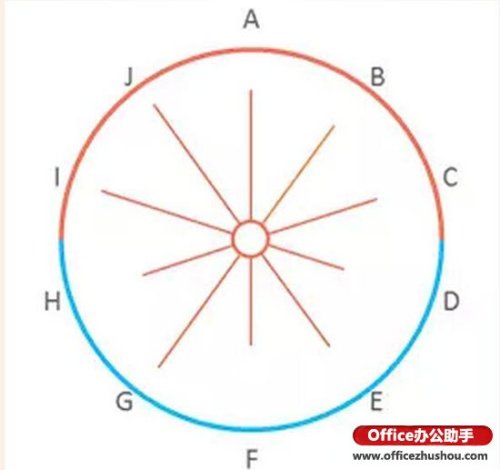

Excel如何绘制线性玫瑰图？

Excel如何绘制线性玫瑰图？

你研究图表有多久了?你的手痒吗?今天，让我们有一个很酷的杀人技巧。让我们一起练手吧!

(本教程使用Excel2013版本)

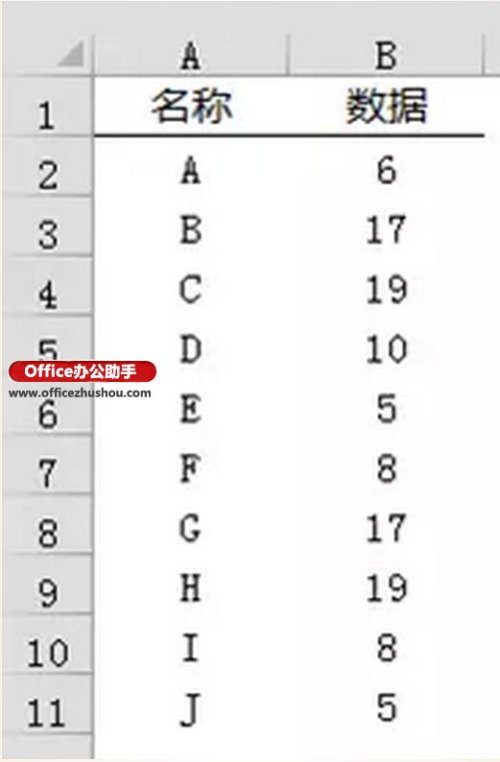

模拟一组随机数据：

步骤1:建立一个数据区

公式输入：

选择E1:N1单元格区域，输入多单元格数组公式

=转置(B2:B11)

注意需要按下回车结束

这里使用公式的目的是跟踪数据源的数据变化。如果不能使用公式，可以直接复制数据源，然后有选择地粘贴转置。

E2:N2区域直接计算每个点占据多少角度，一个圆是360度，这里有10个分类，所以一个点占据36度。

E3:N3具有相同的起始角度和终止角度，一个点从0度开始并在36度结束，第二个点从36度开始并在72度结束，依此类推。

选择E4:N5单元格区域，输入多单元格数组公式

=转置(A2:A11)

您还需要按下CTRL+SHIFT+ENTER键来完成。

D5:D14区域是开始角度变换后的效果。

面积公式为

=中频(($D5E$3)*($D5=E$2)，E$1，)

公式被左右拉。

第二步：插入雷达图

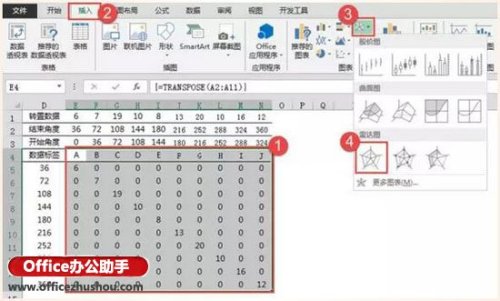

选择“E4:N14”区域并插入雷达图。

插入图表后，单击图表标题、图例、网格线，然后按删除键删除：

步骤3:添加数据

单击图表，右键单击选择数据，然后单击添加。

系列的名称是“圆”，系列的值是“={1，1}”，相同的步骤被添加四次。

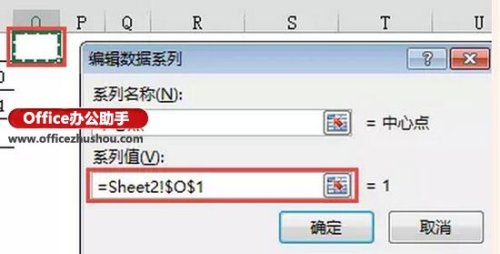

添加另一个系列，其名称为“中心点”，其值为“O1”单元格引用。添加后，在“O1”单元格中输入0。

添加后，选择数据源窗口，如图所示：

步骤4:更改图表类型

单击任意系列的图表，然后右键单击更改系列图表类型，将四个环形系列更改为环形图表。

步骤5:设置图表格式

选择雷达图的“纵轴”来设置坐标轴的边界，最大值为22，最小值为0。设置完成后，按下DELETE键删除纵轴。

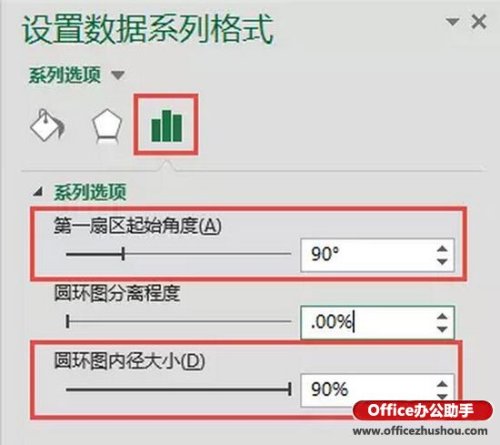

选择圆环图，并将圆环图的“第一扇区起始角度”设置为90，将“圆环图的内径”设置为90。

选择内部三层环并设置未填充的无线条。

设置雷达系列的线路格式(按F4键在设定时间快速重复最后一次操作)。

如图所示设置效果：

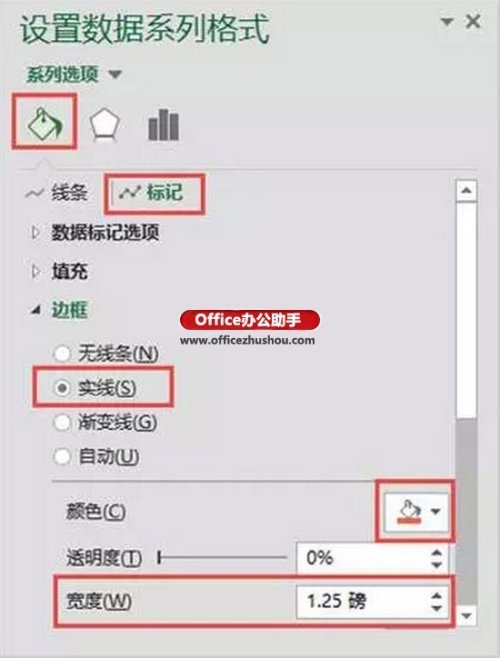

选择“中心点”系列并设置系列标记格式

设置后的效果：

最后，添加你的解释文本和标题。

思考：如果我想让线条颜色在数据超过一定数量后变得更浓或变色，我应该怎么做?
