excel图表制作：给多个数据系列添加趋势线的加载宏

excel图表制作：给多个数据系列添加趋势线的加载宏

我们手工给多个散点图系列添加了一条趋势线，如下图 1 所示。

图 1

在图表中，最开始有 3 个数据系列，其公式分别为：

=系列（Sheet1！$ C $ 2，Sheet1！$ B $ 3：$ B $ 11，Sheet1！$ C $ 3：$ C $ 11,1）

=系列（Sheet1！$ E $ 2，Sheet1！$ D $ 3：$ D $ 11，Sheet1！$ E $ 3：$ E $ 11,2）

=系列（Sheet1！$ G $ 2，Sheet1！$ F $ 3：$ F $ 11，Sheet1！$ G $ 3：$ G $ 11,3）

注意，图表的系列公式一般有 4 个参数：

= SERIES（系列名称，X 值，Y 值，绘图顺序值）

后来，我们添加了一个所谓的“趋势线”的新系列，合并了原来的 3 个系列的 X 值和 Y 值，其公式为：

= SERIES（“ 趋势线”，

（Sheet1！$ B $ 3：$ B $ 11，Sheet1！$ D $ 3：$ D $ 11，Sheet1！$ F $ 3：$ F $ 11），

（Sheet1！$ C $ 3：$ C $ 11，Sheet1！$ E $ 3：$ E $ 11，Sheet1！$ G $ 3：$ G $ 11），

4）

组成 X 值和 Y 值的多个单元格区域被包含在括号中。

下面，我们使用 VBA 代码来自动添加趋势线。

代码执行的操作是对图表中的系列进行计数，依次读取每个系列公式，分解其参数，然后将单独的 X 和 Y 值连接为组合的 X 和 Y 值。接着，代码将应用系列公式的参数添加新系列，隐藏标记并添加趋势线。

Sub ComputeMultipleTrendline() If Not ActiveChart Is Nothing Then With ActiveChart Dim ixSeries As Long For ixSeries = 1 To .SeriesCollection.Count Dim SeriesFormula As String SeriesFormula = ActiveChart.SeriesCollection(ixSeries).Formula SeriesFormula = Mid$(SeriesFormula, InStr(SeriesFormula, “(“)+ 1) SeriesFormula = Left$(SeriesFormula, Len(SeriesFormula) – 1) Dim SeriesArgs As Variant SeriesArgs = Split(SeriesFormula, “,”) Dim XAddress As String, YAddress As String XAddress = XAddress & SeriesArgs(LBound(SeriesArgs) + 1) &”,” YAddress = YAddress & SeriesArgs(LBound(SeriesArgs) + 2) &”,” Next XAddress= “=(” & Left$(XAddress, Len(XAddress) – 1) & “)” YAddress= “=(” & Left$(YAddress, Len(YAddress) – 1) & “)” With ActiveChart.SeriesCollection.NewSeries .Name =”趋势线” .XValues = XAddress .Values= YAddress .Format.Line.Visible = False .MarkerStyle = xlMarkerStyleNone With.Trendlines.Add.Format.Line .DashStyle = msoLineSolid .ForeColor.ObjectThemeColor = msoThemeColorText1 .ForeColor.Brightness= 0 EndWith End With End With End If End Sub

在工作表中选取图表，运行上述代码，可以看到图表中自动添加了一条趋势线。

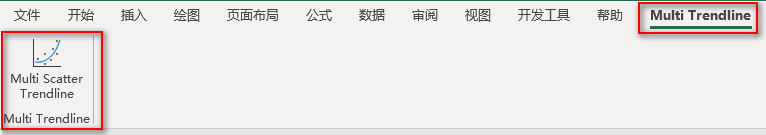

安装该加载宏后， Excel 功能会添加一个称为“ Multi Trendline” 的选项卡，带有一个称为“ Multi ScatterTrendline ”的命令按钮，如下图 2 所示。

图 2

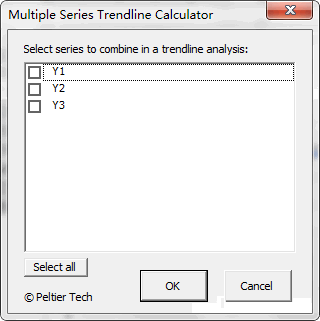

在工作表中选择图表，运行“ Multi Scatter Trendline”命令，会弹出一个对话框，可以选择要添加趋势线的图表数据系列前的标记，如下图 3 所示。

图 3

选择要添加趋势线的数据系列后，依次“确定”按钮，图表中会自动绘制一条趋势线，如下图 4 所示。

图 4
