excel图表如何制作耐力轮图

excel图表如何制作耐力轮图

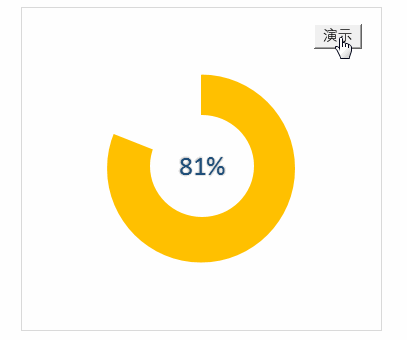

如果想要比较实际效果与目标效果（或预算与实际）之间的差异，特别是差异大于100%时，则此类耐力轮图表效果很好，如下图1所示。

图1

示例数据

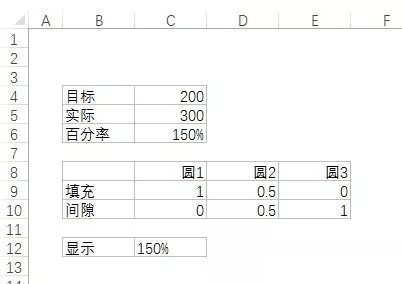

示例数据如下图2所示，通过实际与目标的比值，得到实际占目标的百分率。

图2

计算下图3所示单元格区域C9:E10中的6个值，其中：

单元格C9：=MIN(1,$C$6)

单元格D9：=IF($C$6>1,MIN($C$6-1,1),0)

单元格E9：=IF($C$6>2,MIN($C$6-2,1),0)

单元格C10：=1-C9，拖至单元格E10

图3

绘制图形

步骤1：制作圆环图

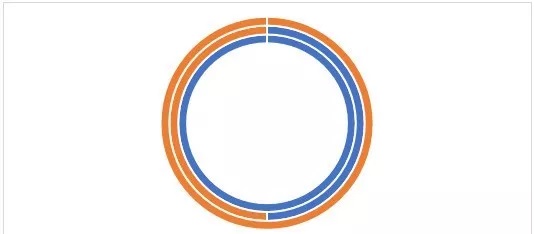

选择数据区域B8:E10，插入圆环图，结果如下图4所示。

图4

步骤2：将最内侧的圆转换成饼图

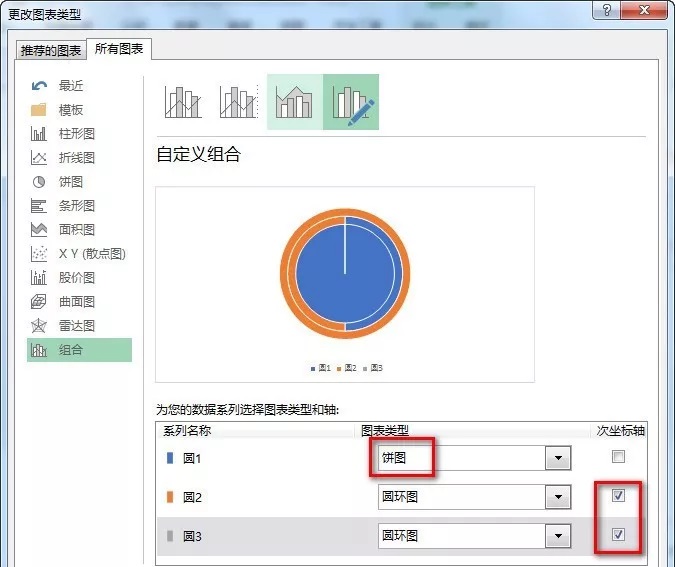

选取系列“圆1”，单击右键，在快捷菜单中选择“更改图表系列类型”命令，将系列“圆1”的图表类型修改为“饼图”，同时选取系列“圆2“、”圆3“的次坐标轴复选框，如下图5所示。

图5

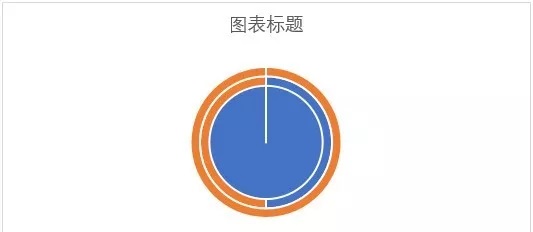

此时图表效果如下图6所示。

图6

步骤3：设置颜色

设置”填充“部分为一种颜色，设置”间隙“部分为白色。

仔细选择图表上的单个点（共有6个点），然后设置颜色。可能需要修改“实际”值才能看到间隙部分，因为某些点的间隙部分为零。

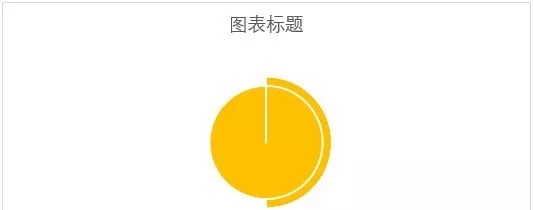

设置完后的图表如下图7所示。

图7

步骤4：清理并添加标签

移除任何不必要的图表元素，包括标题、图例等。

选择图表，在其中添加一个圆形并将其移动到图表中心，使用白色对其进行填充并链接到百分率值所在的单元格。

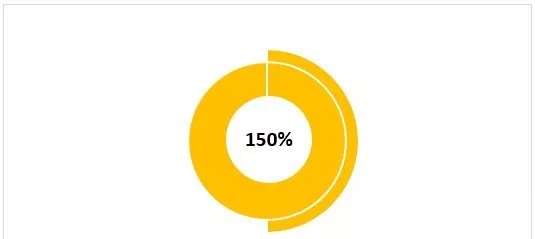

最后的图表效果如下图8所示。

图8
