excel图表怎么创建面板图

excel图表怎么创建面板图

下面介绍如何创建面板图。

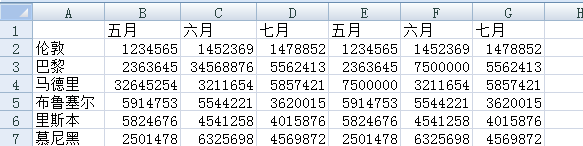

如下图1所示的数据。

图1

第1步：绘制柱状图，如图2所示。

图2

默认情况下，在主坐标轴上绘制了所有系列数据。

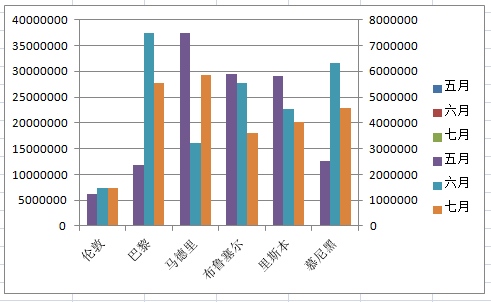

第2步：将后3列附加的数据移到次要坐标轴，如图3所示。

图3

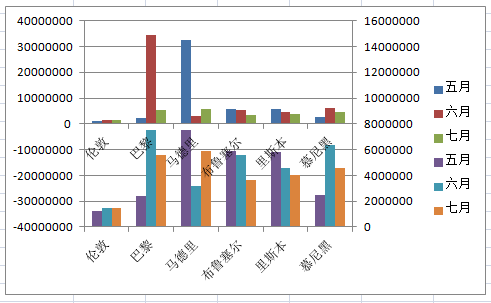

第3步：重新设置垂直坐标轴的比例。主坐标轴的数值范围为-40百万到40百万，次要坐标轴的数值范围为0到16百万，如图4所示。

图4

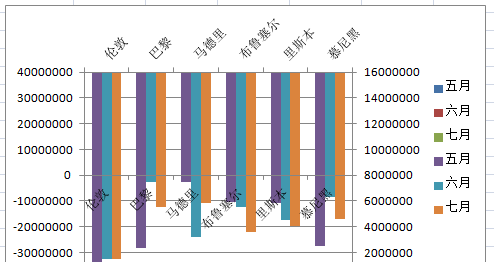

第4步：添加次要水平坐标轴，如图5所示。

图5

默认情况下，Excel将坐标轴放置在顶部。

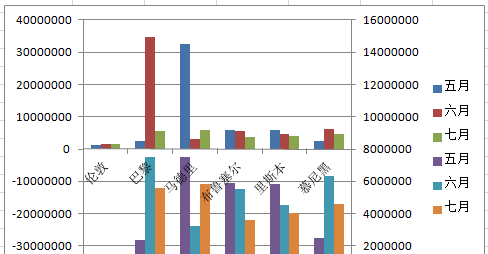

第5步：设置次要坐标轴的“横坐标轴交叉”为“自动”，此时如图6所示。

图6

第6步：对坐标轴数值应用数字格式。

对于主垂直坐标轴，自定义数字格式为 0,,”M”;

对于次要垂直坐标轴，自定义数字格式为 [<8000000]0,,”M”;

此时如图7所示。

图7

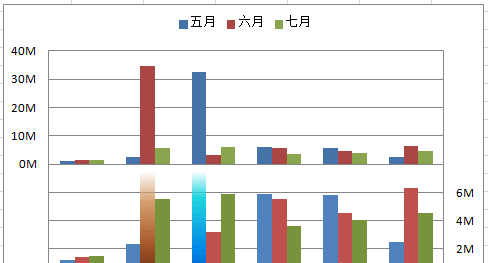

第7步：进一步清理图表并适当设置格式，包括将图例移至顶部并删除附加数据的图例、删除标签、上下面板中的柱状使用相同的颜色、对最大的数据点设置渐变，等。结果如图8所示。

图8
