excel图表怎么创建动画商业图表

excel图表怎么创建动画商业图表

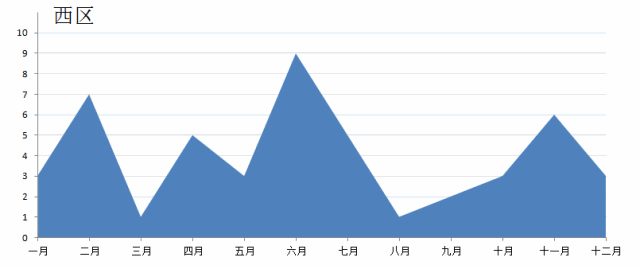

本文主要介绍如何将动画应用于商业图表，如下图1所示。

图1

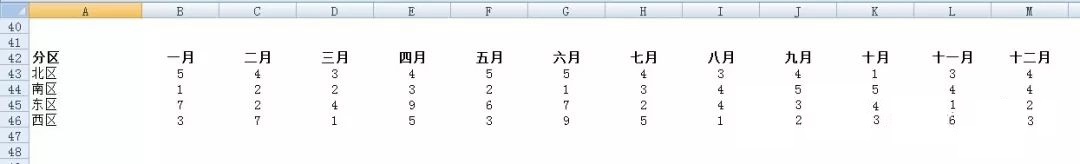

制作图表的示例数据如下图2所示的工作表：

图2

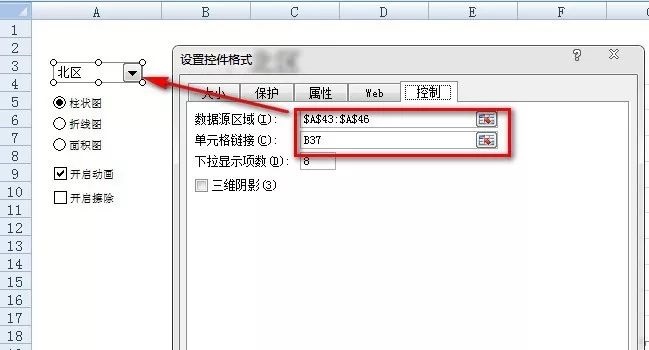

在工作表中放置几个表单控件并设置相应的格式，如图3所示。

图3

其中，“下拉框”控件的控件格式设置如图3，数据源区域为图2所示工作表的单元格区域A43:A46，所选值链接到单元格B37。

下面的3个选项按钮链接到名为“chart_type”的单元格。

最后的“开启动画”复选框链接到名为“b_animation”的单元格；“开启擦除”复选框链接到名为“b_easing”的单元格。

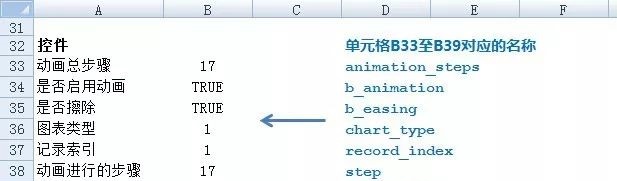

如图4所示，在单元格区域B33:B39中放置图3中的控件值、设置图表动画的步骤以及图表标题。单元格区域D33:D39中为列B中对应单元格所定义的名称。

图4

其中，单元格B39所定义的名称为一个命名公式：

=INDEX($A$43:$A$46,record_index)

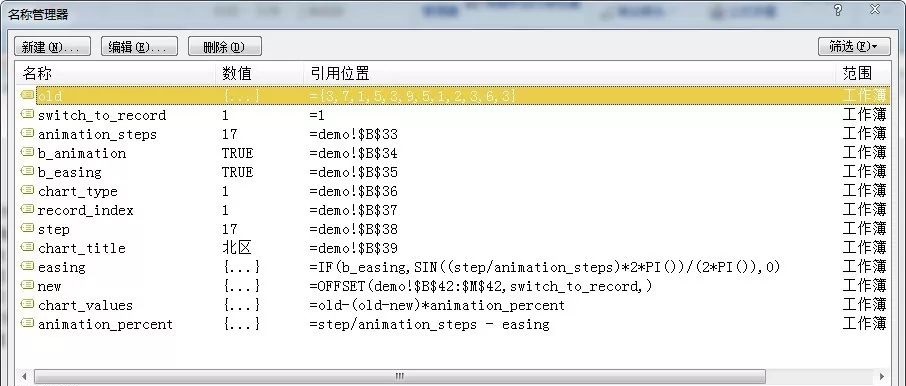

图5列出了工作簿中所有定义的名称：

图5

其中，old和switch_to_record是在运行VBA代码时添加的。

VBA代码如下：

PrivatebFinished As Boolean

PublicSub AnimateChart()

Dim i As Integer

bFinished = False

ThisWorkbook.Names.Add “old”,[chart_values]

ThisWorkbook.Names.Add”switch_to_record”, [record_index].Value

If [b_animation] Then

For i = 1 To [animation_steps]

[step] = i

DoEvents

If bFinished Then Exit For

Next i

End If

bFinished = True

EndSub

PublicSub ChangeChartType()

Const CHART_TYPE_COLUMN = 1

Const CHART_TYPE_LINE = 2

Const CHART_TYPE_AREA = 3

WithWorksheets(“demo”).ChartObjects(1).Chart

Select Case [chart_type]

Case CHART_TYPE_COLUMN

.ChartType = xlColumnClustered

Case CHART_TYPE_LINE

.ChartType = xlLineMarkers

Case CHART_TYPE_AREA

.ChartType = xlArea

End Select

End With

EndSub

其中，ChangeChartType过程关联到选项按钮，用于更改图表类型；AnimateChart过程关联到下拉框，用于实现选择不同数据时的图表动画效果。

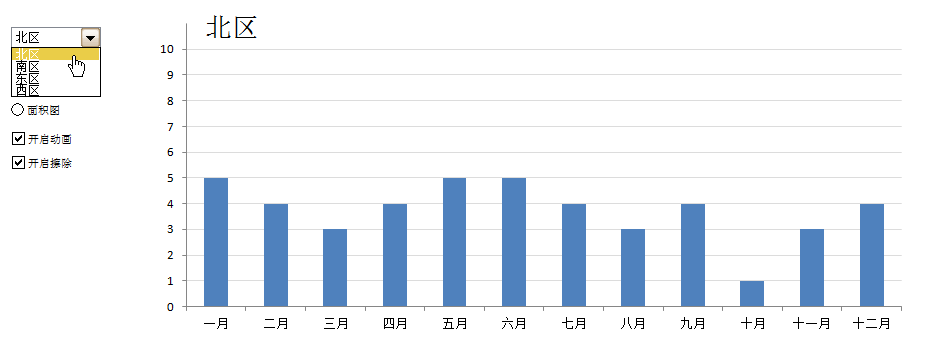

最后的效果如下图6所示。

图6
