excel图表怎么绘制轨迹动画

excel图表怎么绘制轨迹动画

在之前的文章中，我们使用XY散点图绘制了圆形运动轨迹动画。由于使用的数据是基于工作表中的25个数据，数据量太少，所以运动轨迹看起来并不圆。

本文也是制作圆形运动轨迹动画，但不使用工作表中的数据，而是使用由定义的名称所生成的数据。

为了方便绘制，我们使用实用中已经使用的绘图区作为模板。

首先，定义一些名称。

名称：n

引用位置：=200

名称：ndx

引用位置：=1

名称：t

引用位置：=(ROW(OFFSET(Sheet1!$A$1,,,n))-1)*(2*PI()/(n-1))

名称：circle_x

引用位置：=COS((ROW(OFFSET(Sheet1!$A$1,,,50))-1)*(2*PI()/(50-1)))

名称：circle_y

引用位置：=SIN((ROW(OFFSET(Sheet1!$A$1,,,50))-1)*(2*PI()/(50-1)))

名称：circle_path_x

引用位置：=COS(t)

名称：circle_path_y

引用位置：==SIN(t)

名称：dot_circle_x

引用位置：=INDEX(circle_path_x,ndx)

名称：dot_circle_y

引用位置：=INDEX(circle_path_y,ndx)

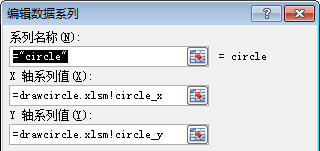

选择绘图区，在“图表工具”选项卡组中选择“设计”选项卡下的“选择数据”命令，添加数据系列dot_circle，如图1所示

图1

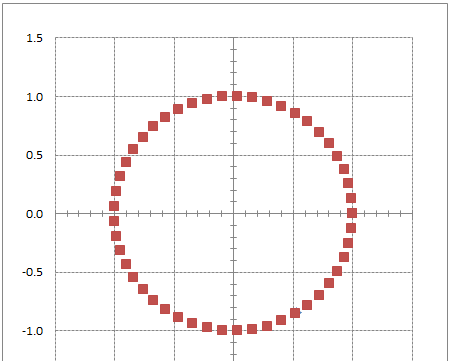

得到的图表如图2所示。

图2

选择已经绘制的圆系列，单击右键，选取“设置数据系列格式”。在弹出的“设置数据系列格式”对话框中，将“数据标记选项”设置为“无”，将“线条颜色”设置为“无线条”。

我们看到，已经绘制的圆不见了，这是我们的设置造成的，实际上这个圆仍然存在于绘图区中。

下面，我们再来添加用于绘制圆形轨迹的数据系列。

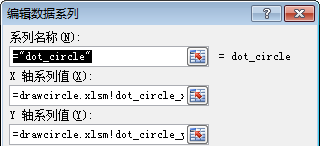

选中绘图区，在“图表工具”选项卡组中选择“设计”选项卡下的“选择数据”命令，添加数据系列dot_circle，如图5所示。

图3

注意，如果此时在绘图区看不到任何东西，那么需要设置数据系列“dot_circle”的线条颜色为“实线”。

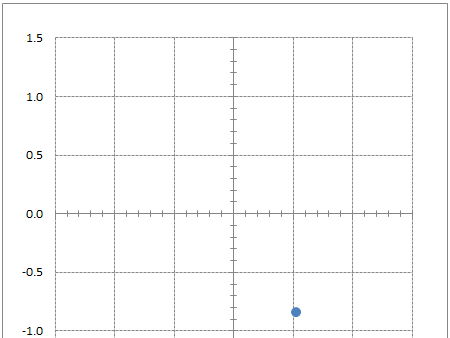

我们将其“数据标记选项”设置为“内置——圆形”，如图4所示。

图4

在工作表中插入一个ActiveX控件命令按钮，将其标题更改为“圆形轨迹运动”，双击该按钮并输入下面的代码：

Private i As Long

PrivateblnRunning As Boolean

Private SubCommandButton1_Click()

Dim nm As Names

Dim z As Long

Const DELAY_FACTOR = 125

If CommandButton1.Caption = “圆形轨迹运动” Then

CommandButton1.Caption = “停止运动”

End If

If blnRunning Then

blnRunning = False

CommandButton1.Caption = “圆形轨迹运动”

Exit Sub

End If

blnRunning = True

Application.Cursor = xlNorthwestArrow

Set nm = Application.Names

Do

If blnRunning = False Then Exit Do

i = i + 1

If i > 800 Then i = 1

nm.Add “ndx”, (i Mod [n]) + 1

For z = 1 To DELAY_FACTOR: DoEvents:Next z

Loop
