在图表中放置多个系列，这些系列在垂直方向上应间隔排列。

示例数据

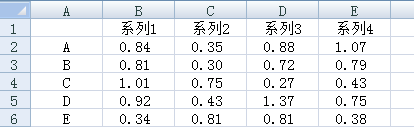

制作图表的示例数据如下图1所示。

图1

为了制作我们需要的图表，将示例数据进一步完善。在数据系列之间间隔插入3列空列，即列C、列E、列G。选择单元格区域C2:C7，按下Ctrl键的同时选择单元格区域E2:E7和G2:G7，然后输入

=2-

按向左箭头。保持按住Ctrl键的同时按下回车键。

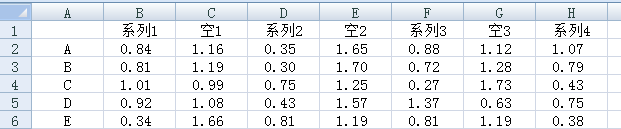

结果如下图2所示。

图2

创建图表

下面以堆积面积图为例来创建图表。

第1步：选取数据区域A1:H7，插入堆积面积图，如图3所示。

图3

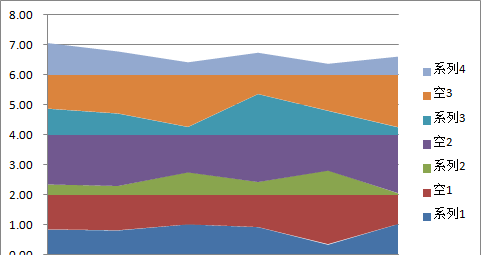

第2步：选取图表，单击“切换行/列”，结果如图4所示。

图4

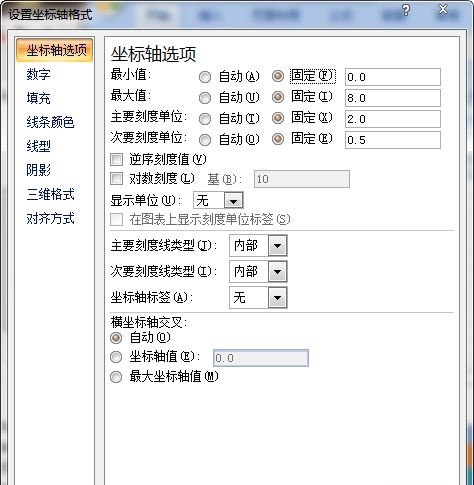

第3步：选取图表中的垂直轴，单击右键，从快捷菜单中选择“设置坐标轴格式”。设置坐标轴格式如图5所示。

图5

然后，将空白系列格式为无填充和无边框。

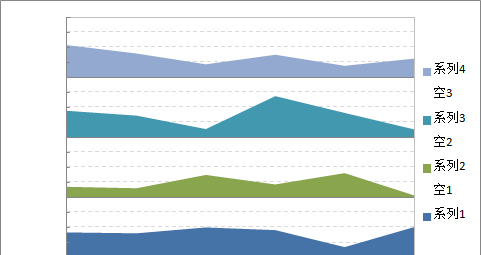

结果如图6所示。

图6

选择图表，在图表工具——布局选项卡中，单击网格线——主要横网格线——主要网格线和次要网格线，显示主要网格线和次要网格线。

接着，设置网格线为实线、点划线、灰色。

最后，将绘图区向右移，以留出足够的空间来添加坐标轴标签。

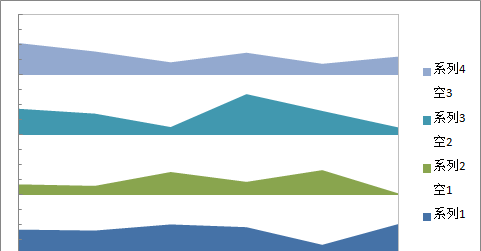

结果如图7所示。

图7

第4步：准备虚拟系列，用来自定义垂直坐标轴的标签。这个虚拟系列的点将沿垂直坐标轴排列，每个点都有一个标签，代表已经绘制的每个系列的Y值。

在单元格区域K2:K17中输入0，即虚拟系列的X值。

在单元格L1中输入“标签”，在单元格区域L2:L17中分别输入0.5、1.0、1.5、…、7.7（虚拟系列的Y值），在单元格区域M2:M5中依次输入0.0、0.5、1.0、1.5（一组Y轴标签值），确保数据格式化为保留1位小数，将M2:M5中的数据复制到M6:M9、M10:M13和M14:M17（其他三个系列的标签）。

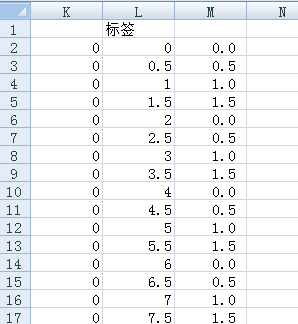

在单元格区域K1:M17中虚拟系列的数据如下图8所示：

图8

第5步：添加垂直轴标签。

选择单元格区域K1:L17，复制数据。

选择图表，单击开始——粘贴——选择性粘贴，设置如图9所示。

图9

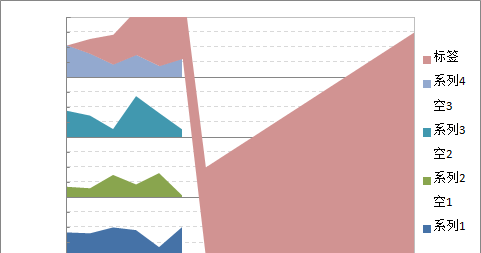

单击确定后，在图表中添加新系列，如图10所示。

图10

在新系列“标签”系列中单击右键，选取“更改图表类型”，选取XY散点图。此时，该系列将发生改变，图表中的顶部和右侧出现次要坐标轴。

选取图表，单击图表工具——布局——坐标轴——次要纵坐标轴——无。选取次要横坐标轴，设置其格式如下图11所示。

图11

此时，新添加的系列将沿着垂直坐标轴，一串红色的直线。

清除额外的图例。

现在的结果如图12所示。

图12

此时，需要使用appspro.com提供的工具Rob Bovey’s XY Chart Labeler。你可以到该站点下载这个加载宏，给本文的图表添加垂直坐标轴标签。我下载了，但没有安装成功，因此最后一步也就没有实现。有实现此功能的朋友可以分享一个你的经验，先谢谢啦！

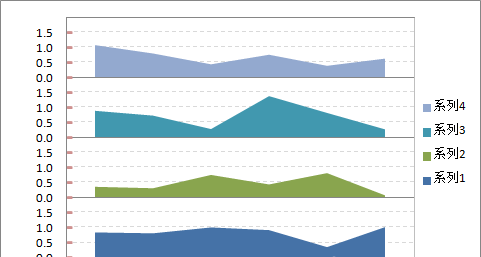

因此，我为垂直坐标轴手工添加了标签。最终实现的图表应该如图13所示。
