excel柱状图或折线图中怎么添加垂直线

excel柱状图或折线图中怎么添加垂直线

如何在柱状图或者折线图中添加水平线或垂直线，以显示目标值或系列平均值？可以添加一个新系列，将其应用到次要坐标轴，并使次要坐标轴不可见；也可以使用直线误差线而不是两点之间的连线。

添加水平线

下图1是示例数据。

图1

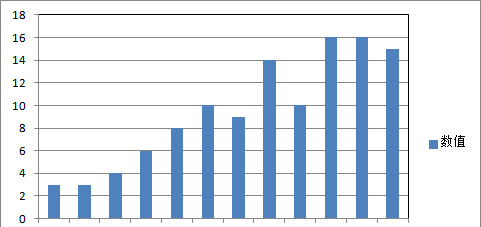

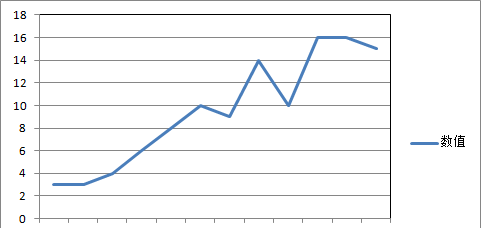

创建的柱形图如图2所示，折线图如图3所示。

图2

图3

在工作表的任意部分，设置与指标线的终点相对应的X和Y值的范围，如下图4所示。X的值的范围从0至1，对这条直线使用次要坐标轴，其刻度最小和最大值为0和1。Y值对应着平均值或者其他想要在图表中指示的关键指标。

图4

选择这些数据并复制，选取图表，单击开始选项卡中的粘贴——选择性粘贴，在选择性粘贴对话框中设置如图5所示，单击“确定”。

图5

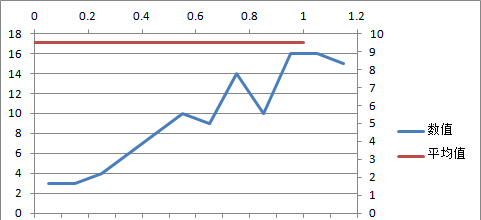

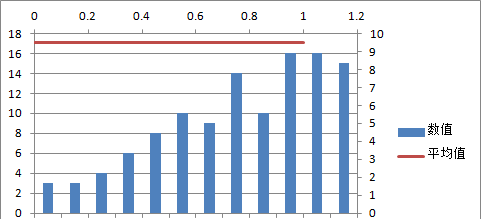

选取新系列“平均值”，更改图表类型为“带平滑线的散点图”，此时图表中出现了次要坐标轴，如图6和图7所示。

图6

图7

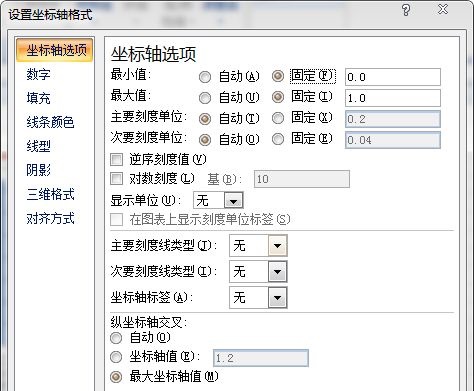

设置次坐标水平轴的格式，如图8所示。最小值和最大值设置为0和1，主要和次要刻度类型设置为无，坐标轴标签设置为无。

图8

选取次垂直坐标轴，按Delete键删除。

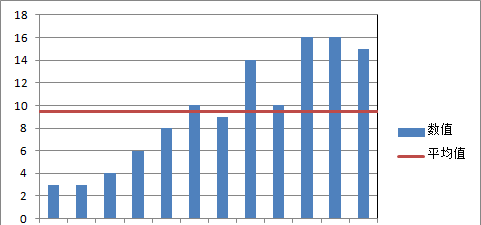

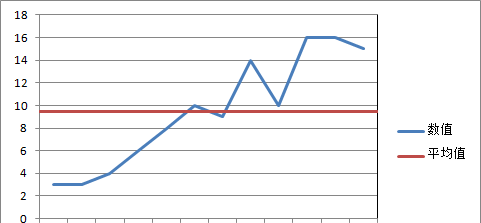

此时，图表如下图9和图10所示。

图9

图10

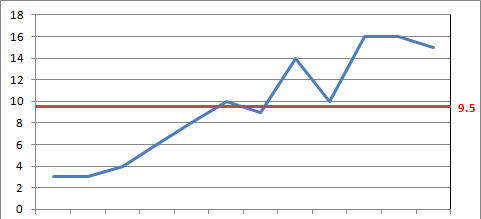

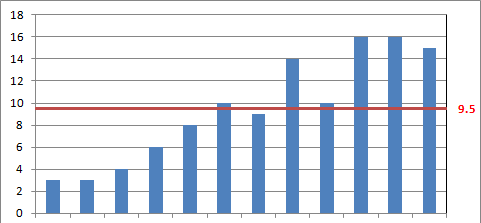

最后，为水平线添加数值标签并格式化为红色，同时删除图例，结果如图11和图12所示。

图11

图12

添加垂直线

仍然是图1所示的数据，以及由这些数据创建的图2所示的柱状图和图3所示的折线图。

在工作表的任意部分，设置与指标线的终点相对应的X和Y值的范围，如下图13所示。Y的值的范围从0至1，对这条直线使用次坐标垂直轴，其刻度最小和最大值为0和1。

对于时间刻度坐标轴，简单地使用日期作为两点的X值，确保时间刻度坐标轴有一个基准日期单元。

如果X值是文本类别，由应输入数字i使指示线落在第i列或标记上，使用i-0.5或i+0.5将指示线放置在第i列或标记之前或之后。

注意，如果在X轴格式对话框中选中逆序复选框，则需要从右向左数到i。

图13

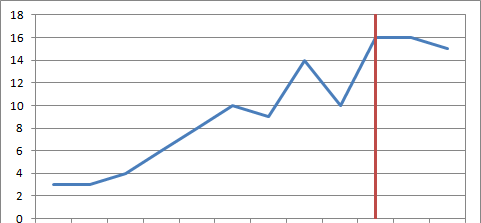

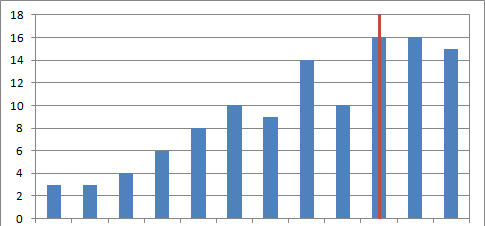

与上文中添加水平线相同，复制图13中的数据，选取图表，单击开始选项卡中的粘贴——选择性粘贴，添加新系列。然后按照上文添加水平线的步骤，设置新系列次坐标垂直轴格式并删除次坐标水平轴，结果如图14和图15所示。

图14

图15
