excel图表怎么用箭头线连接两个XY散点

excel图表怎么用箭头线连接两个XY散点

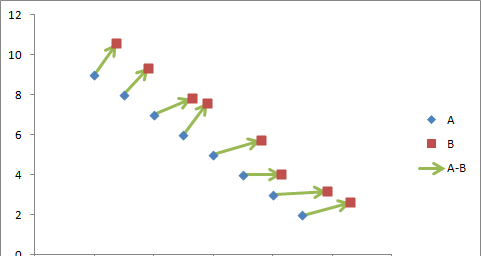

本文介绍如何使用箭头线更加可视化地显示变化的方向，如图1所示。

图1

在Excel 2007及以后的版本中，通过设置系列3的箭头末端格式，很容易实现图1所示的效果。

下面，我们使用VBA来完成箭头线的绘制。

SubConnectTwoXYSeries()

Dim myCht As Chart

Dim mySrs1 As Series

Dim mySrs2 As Series

Dim Npts As Integer, Ipts As Integer

Dim myBuilder As FreeformBuilder

Dim myShape As Shape

Dim Ishp As Long

Dim Xnode1 As Double, Ynode1 As Double

Dim Xnode2 As Double, Ynode2 As Double

Dim Xmin As Double, Xmax As Double

Dim Ymin As Double, Ymax As Double

Dim Xleft As Double, Ytop As Double

Dim Xwidth As Double, Yheight As Double

‘ 必须先选取具有两个系列的图表

If ActiveChart Is Nothing Then

GoTo ExitSub

End If

If ActiveChart.SeriesCollection.Count < 2Then

GoTo ExitSub

End If

Set myCht = ActiveChart

Set mySrs1 = myCht.SeriesCollection(1)

Set mySrs2 = myCht.SeriesCollection(2)

Npts = mySrs1.Points.Count

‘ 两个系列必须具有相匹配数量的点

If mySrs2.Points.Count <> Npts Then

GoTo ExitSub

End If

‘ 移除任何原先的连接箭头线

For Ishp = myCht.Shapes.Count To 1 Step -1

If Left(myCht.Shapes(Ishp).Name, 12) =”ArrowSegment” Then

myCht.Shapes(Ishp).Delete

End If

Next

Xleft = myCht.PlotArea.InsideLeft

Xwidth = myCht.PlotArea.InsideWidth

Ytop = myCht.PlotArea.InsideTop

Yheight = myCht.PlotArea.InsideHeight

Xmin = myCht.Axes(1).MinimumScale

Xmax = myCht.Axes(1).MaximumScale

Ymin = myCht.Axes(2).MinimumScale

Ymax = myCht.Axes(2).MaximumScale

For Ipts = 1 To Npts

‘ 第1个数据点

Xnode1 = Xleft + (mySrs1.XValues(Ipts) -Xmin) * Xwidth / (Xmax – Xmin)

Ynode1 = Ytop + (Ymax -mySrs1.Values(Ipts)) * Yheight / (Ymax – Ymin)

‘ 第2个数据点

Xnode2 = Xleft + (mySrs2.XValues(Ipts) -Xmin) * Xwidth / (Xmax – Xmin)

Ynode2 = Ytop + (Ymax -mySrs2.Values(Ipts)) * Yheight / (Ymax – Ymin)

‘ 绘制连接线

Set myShape = myCht.Shapes.AddLine(Xnode1,Ynode1, Xnode2, Ynode2)

‘ 命名并格式形状为箭头线

With myShape

.Name = “ArrowSegment” &CStr(Ipts)

With .Line

‘ 在这里可以使用你喜欢的格式

.ForeColor.SchemeColor = 12  ‘ 蓝色

.EndArrowheadLength = msoArrowheadLong

.EndArrowheadWidth =msoArrowheadWidthMedium

.EndArrowheadStyle =msoArrowheadTriangle

End With

End With

Next

ExitSub:

EndSub

在运行程序前，先要选择图表。

运行程序后的结果如图2所示。

图2

虽然在Excel 2007及以上的版本中，很容易实现这样的功能，但我们仍然试图使用VBA程序实现同样的效果。通过VBA程序，让我们进一步熟悉图表元素及图表编程的技术。
