creo4.0工程图中创建孔表很是基础的知识，下面我们就来看看详细的教程。

1、打开一个工程图文件。

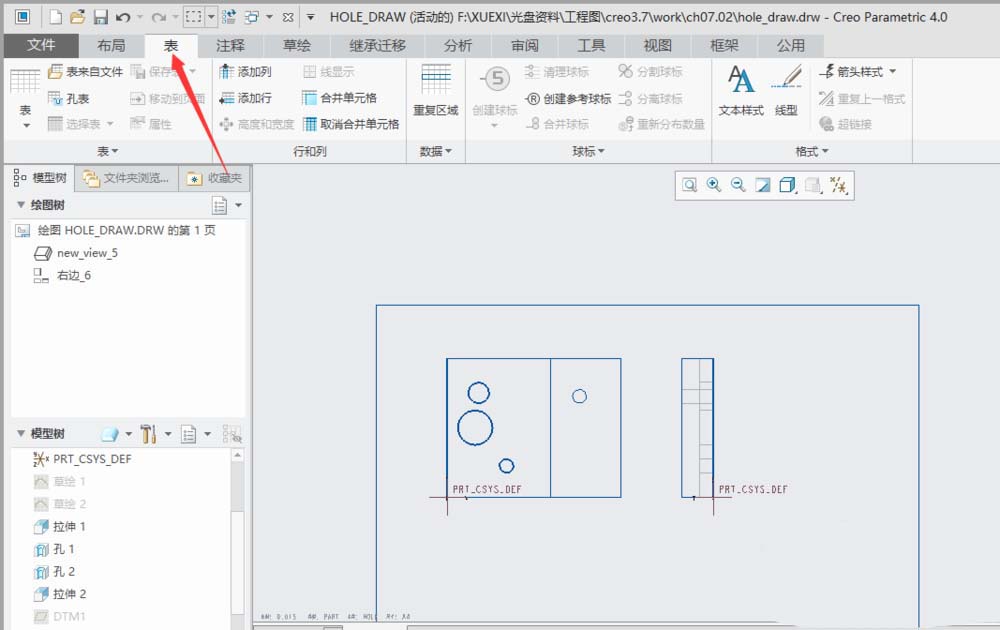

2、切换到“表”功能选项。

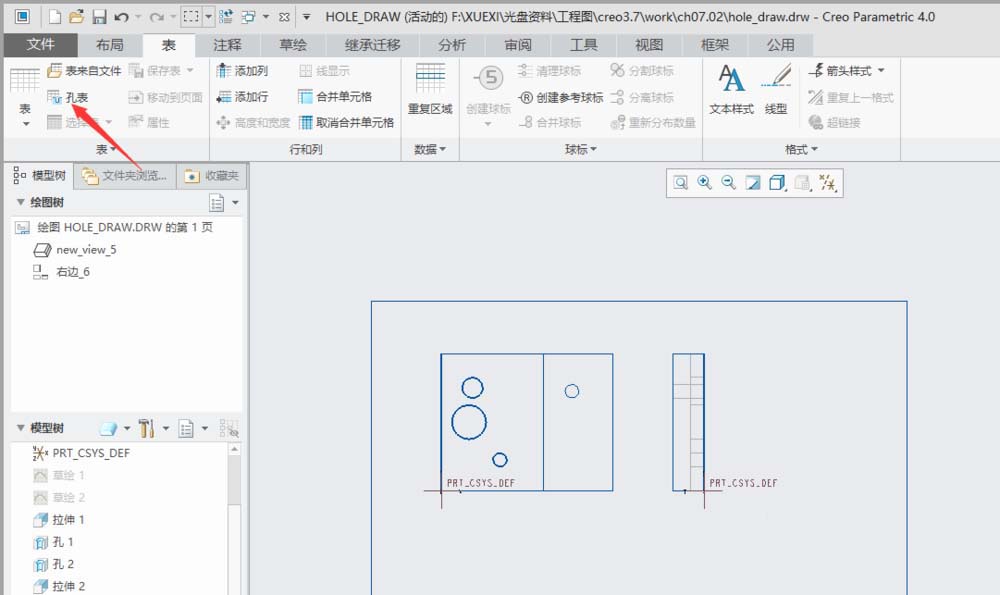

3、单击“孔表”按钮。

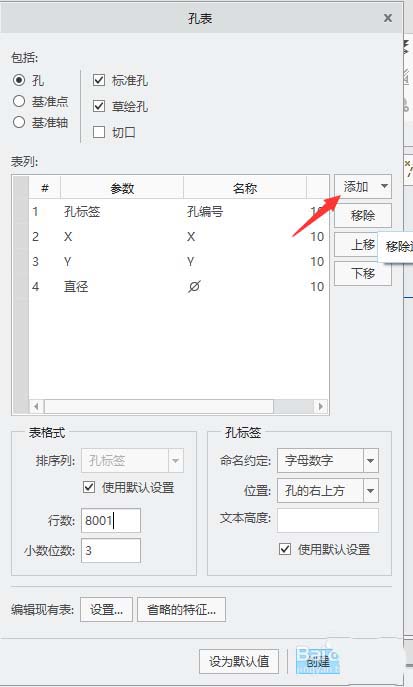

4、在弹出的“孔表”对话框，单击“添加”。

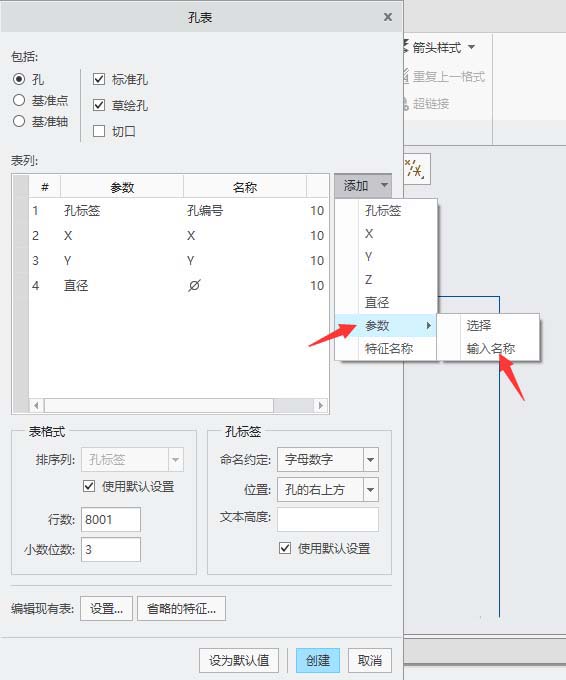

5、在弹出的选项选择”参数“，再选择”输入名称“。

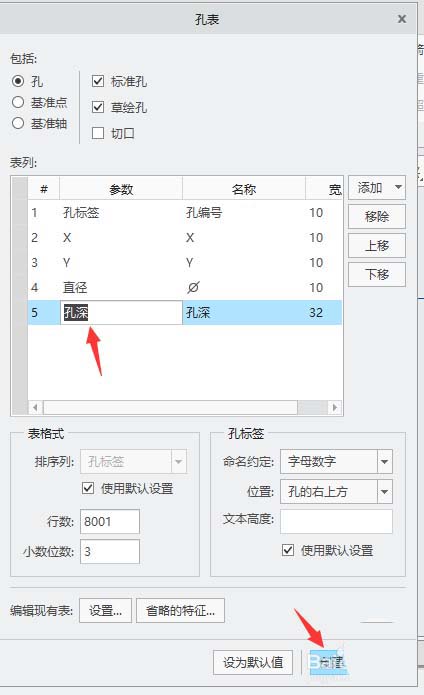

6、在列表区系统自动添加1行，在”参数“列输入”孔深“。按回车键。然后单击”创建“。

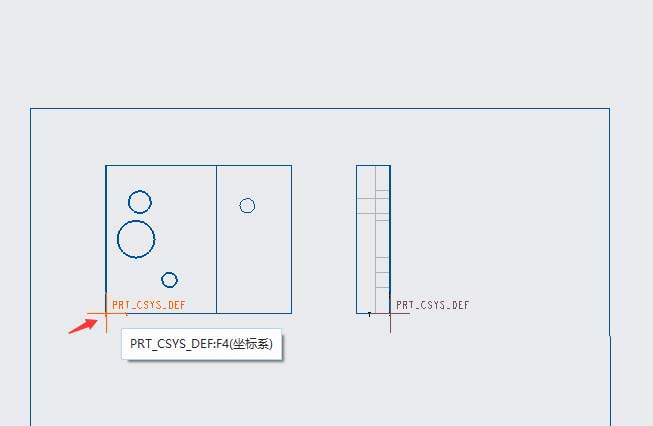

7、系统提示”为列表选择坐标系基准“，选取下图坐标系。

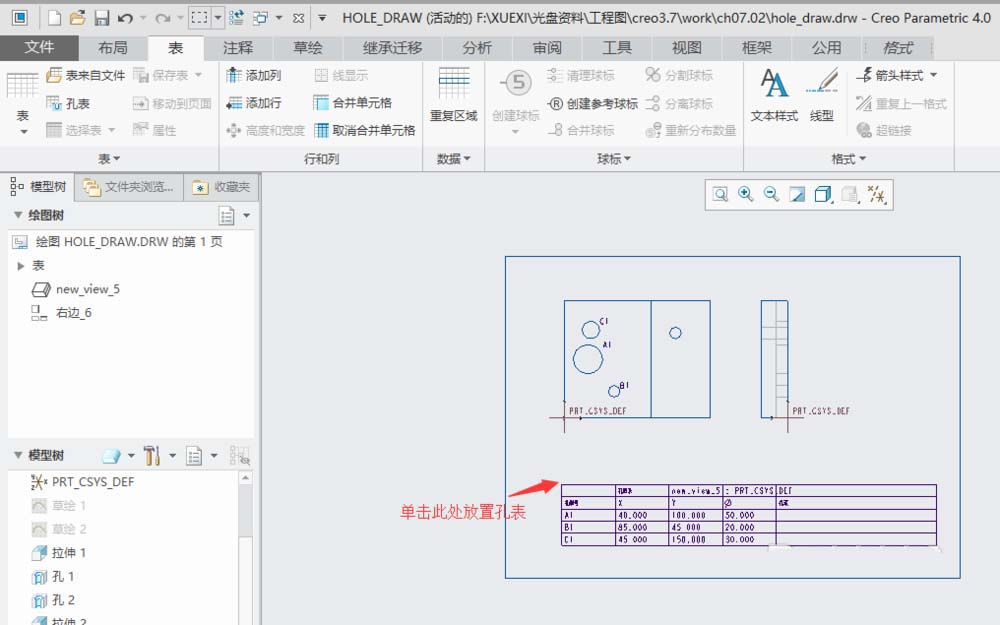

8、系统提示”选择表的左上角“，在空白处单击选取表格的左上角放置点。

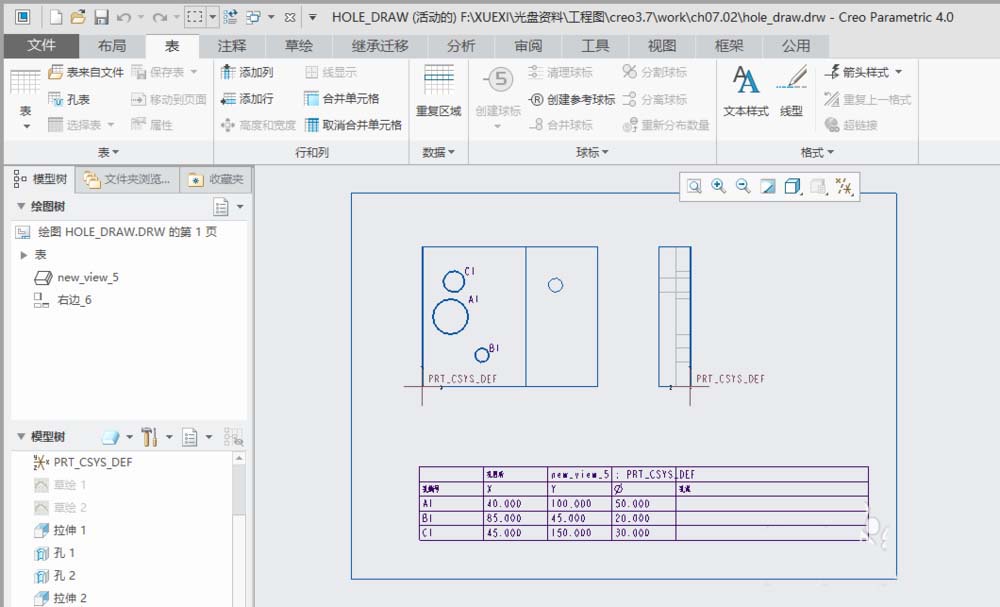

9、调整表格的位置。结果如下图

以上就是creo4.0创建孔表的教程，希望大家喜欢，请继续关注。
